  • 服務熱線:021-80370923

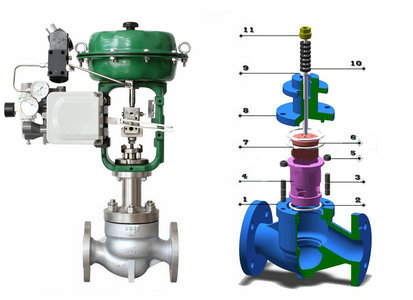

氣動薄膜套筒調節閥圖片

氣動薄膜套筒調節閥

  • 閥門型號：ZJHM
  • 通徑規格：DN25～DN300mm
  • 結構形式：壓力平衡式閥芯
  • 閥體材質：鑄鋼（WCB）
    、不銹鋼（304、316
    、316L）
  • 公稱壓力：PN16
    、PN40、PN64
  • 適用溫度：-17℃-450℃（具體見產品詳情）
  • 應用范圍：石油
    、化工
    、電力、冶金等工業
  • 產品特點：大容量
    ，允許壓差大
    ，操作穩定，維護簡單
氣動薄膜套筒調節閥概述：

ZJHM氣動薄膜套筒調節閥是一種高性能、大容量調節閥產品
，采用套筒導向
，導向面積大，穩定性好
，可以快速在線更換閥內件
，維修效率高，節約人力和時間
。氣動薄膜套筒調節閥因其穩定性好
、維護簡單而廣泛應用，壓力平衡式閥芯
，消除了閥瓣上的大部分靜態不平衡力
，并有一定的阻尼作用，可以減小流體流動引發的振動
，特別適用于泄露量要求不高
、閥前后壓差較大的場合！
氣動薄膜套筒調節閥特點：

1
、采用平衡型閥芯
，不平衡力小，允許壓差大
，操作穩定
。
2、閥芯導向面大
，可改善由渦流和沖擊引起的振蕩
，并減少損壞。
3
、比普通單雙座調節閥噪聲降低10dB左右
。
4、結構簡單
，裝拆維修方便
。

氣動薄膜套筒調節閥原理：

氣動薄膜套筒調節閥是自動化控*系統中儀表的重要執行單元，采用電-氣閥門定位器
，以電信號和壓縮空氣為動力
，接受控*系統輸入的（0-10mA DC或4-20mA DC）電流信號，由調節器將壓縮空氣
，轉換成氣源壓力信號輸入輸出
，從而改變閥門開度位移，達到對管路流體介質流量
、壓力
、溫度、液位等工藝參數*確調節控*！【 查看       氣動薄膜套筒節閥工作原理動態圖 】

氣動薄膜套筒調節閥參數：

閥體
形      式 直通鑄造球型閥
公稱通徑 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力 PN16
、40
、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼( ZG230450)
、不銹鋼（ZGICr18Ni9Ti
、ZGICr18Ni12M02Ti）等
上  閥  蓋 標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料
、石棉紡織填料
、石墨填料
結構形式 套筒式

閥內組件
閥芯型式 壓力平衡式閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼、不銹鋼堆司太萊合金
、鈦和耐腐蝕臺金等
。

氣動薄膜套筒調節閥執行器：

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10、16 25 40 40
、60
 100
彈簧范圍KPa 20-100（標準）
、20-60、60-100
、40-200
、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RC1/4"
環境溫度 -30-70℃

閥作用形式
氣關式（B）- 失氣時閥位開（FO）
；氣開式(K)一失氣時閥位關(FC)

附件
定位器
、空氣過濾減壓器、保位閥
、行程開關
、閥位傳送器、手輪機構等
