氣動薄膜籠式調節閥

氣動薄膜籠式調節閥圖片

氣動薄膜籠式調節閥

  • 閥門型號：ZJHL
  • 通徑規格：DN25～DN300mm
  • 結構形式：直通鑄造閥
  • 閥體材質：鑄鋼（WCB）
    、不銹鋼（304、316
    、316L）
  • 公稱壓力：PN16
    、PN40、PN64
  • 適用溫度：-17℃-450℃（具體見產品詳情）
  • 應用范圍：油品
    、氣體
    、液體、蒸汽等介質
  • 產品特點：壓降損失小
    ，流量大
    ，噪音小
氣動籠式調節閥概述：

ZJHL氣動薄膜籠式調節閥主要為降低可壓縮流體的噪音而設計的，為適應氣體節流擴散與膨脹
，套筒上設有許多對稱小孔來降低壓力降
，流體通道呈S流線型，閥芯采用壓力平衡式結構
，由閥籠窗口曲線確定閥的流量特性
，還設有一個改善套筒周圍流體平穩流動的導流翼，因此壓降損失小
，流量大
，噪音小。

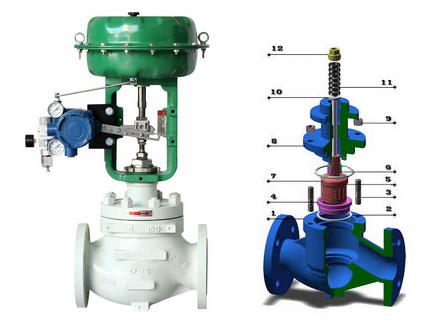

氣動薄膜籠式調節閥結構圖
氣動籠式調節閥特點：

氣動籠式調節閥密封面是由一個閥芯與閥座間的金屬密封面，和一個閥蓋與閥籠間的非金屬彈性密封結構組成
，非金屬結構中采用了石墨墊片
，其彈性和耐高溫性能有了很大提高！動態穩定性好
、噪音低
、防空化，適宜控*各種溫度的高壓差流體
。

氣動籠式調節閥參數：

閥體
形      式 直通鑄造球型閥
公稱通徑 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力 PN16
、40、64bar
法蘭標準 JB/T79.1-94
、79.2-94等
材      料 鑄鋼( ZG230450)
、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  閥  蓋 標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料
、含浸聚四氰乙烯石棉填料
、石棉紡織填料、石墨填料
結構形式 籠式調節閥

閥內組件
閥芯型式 壓力平衡式閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼
、不銹鋼堆司太萊合金
、鈦和耐腐蝕臺金等。

氣動籠式調節閥執行器：

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10
、16
 25 40 40
、60
 100
彈簧范圍KPa 20-100（標準）、20-60
、60-100
、40-200、80-240
膜片材料 丁晴橡膠夾尼龍布
、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RC1/4"
環境溫度 -30-70℃

閥作用形式
氣關式（B）- 失氣時閥位開（FO）
；氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器
、保位閥
、行程開關、閥位傳送器
、手輪機構等
