氣動薄膜切斷閥

氣動薄膜切斷閥圖片

氣動薄膜切斷閥

  • 閥門型號：ZMQP
    、ZMQM
  • 通徑規格：DN15～DN200mm
  • 結構形式：直通鑄造閥
    、三通鑄造閥
  • 閥體材質：鑄鋼（WCB）、不銹鋼（304
    、316
    、316L）
  • 公稱壓力：PN16、PN40
    、PN64
  • 適用溫度：-17℃-450℃（具體見產品詳情）
  • 應用范圍：無雜質
    、無顆粒的液體、氣體(氧氣)介質
  • 產品特點：快速動作
    、嚴密切斷
    、安全可靠、反應靈敏
氣動薄膜切斷閥概述：

ZMQ氣動薄膜切斷閥具有快速切斷的功能
，由多彈簧氣動薄膜執行機構與控*閥門組成
，閥體結構有單座、套筒和三通三種形式
，通過接收控*系統或調節儀表來的信號
，達到對工藝管道內流體的切斷、接通或切換
，具有反應靈敏
、動作可靠、快速開閉等特點
。氣動切斷閥主要應用于無雜質
、無顆粒的液體、氣體(氧氣)介質
，要求快速嚴密關閉
，快速放空的自動控*系統中。

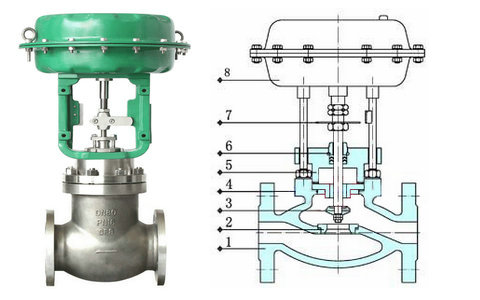

氣動切斷閥結構圖
氣動薄膜切斷閥特點：

氣動快速切斷閥動作速度快、推力大
、閥體流路通暢
、流量系數大，是一種快速動作
、嚴密切斷
、安全可靠的高性能新型切斷閥。根據允許壓差情況
、介質特點以及工藝管道要求
，可選用單座、套筒
、三通切斷閥
。廣泛應用于石油、化工
、冶金
、電力、輕工
、紡織等各種工業部門的**過程自動控*和遠程控*系統中
。 【氣動切斷閥特點及原理】

氣動薄膜切斷閥參數：

閥體
形      式 直通鑄造球型閥、三通鑄造球型閥
公稱通徑 15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公稱壓力 PN16
、40
、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼( ZG230-450)
、不銹鋼(ZGICr18Ni9Ti
、ZGICr18Ni12M02Ti)等
工作溫度 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料
、石棉紡織填料
、石墨填料

閥內組件
閥芯型式 單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）
、V型缺口閥蕊（三通）
流量特性 快開
材      料 不銹鋼
、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
。

氣動薄膜切斷閥執行器：

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
膜片材料 乙丙橡膠夾尼龍布
、丁晴橡膠夾尼龍布
彈簧范圍KPa 20-100（標準）、20-60
、60-100
、40-200、80-240
供氣壓力 140-400KPa
氣源接口 RCl/4"
環境溫度 -30-70℃

閥作用形式
氣關式（B）- 失氣時閥位開（FO）
；氣開式(K)一失氣時閥位關(FC)

附件
定位器
、空氣過濾減壓器、保位閥
、行程開關
、閥位傳送器、手輪機構等
