  • 服務熱線:021-80370923

氣動薄膜低溫調節閥

氣動薄膜低溫調節閥圖片

氣動薄膜低溫調節閥

  • 閥門型號：DWZJHP
  • 通徑規格：DN20～DN250mm
  • 結構形式：單座式
    、套筒式
  • 閥體材質：鑄鋼（WCB）
    、不銹鋼（304、316
    、316L）
  • 公稱壓力：PN16
    、PN40、PN64
  • 適用溫度：-40～-196℃
    ，超低溫可達-250℃
  • 應用范圍：低溫氣體
    、流體（如液氧、液氬等）
  • 產品特點：采用長頸閥蓋保溫
    ，具有良好的耐低溫性
氣動低溫調節閥概述：

氣動薄膜低溫調節閥適用于介質溫度-40℃～ -196℃（如液氧
、液氮等）的低溫、深冷場合
，主要由多彈簧氣動薄膜執行器與帶長頸接管的閥體組成
，采用長頸型上閥蓋的作用，使填料處于常溫下工作
，并減少外界熱能傳入
，為減少傳遞，長頸一般采用薄壁結構
，具有良好的耐低溫性
，特別用于*確控低溫氣體
、流體（如液氧、液氬等）的工藝參數保持在給定值
。

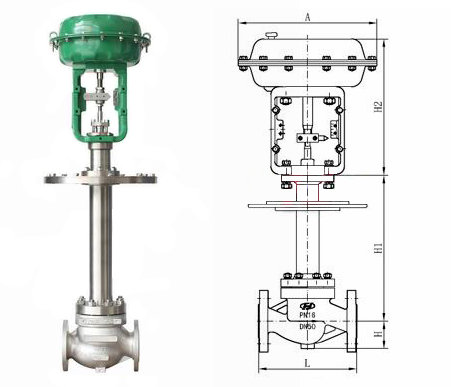

氣動低溫調節閥結構圖
氣動低溫調節閥特點：

氣動低溫調節閥由于使用的場所屬于相對嚴酷的工況
，對零件的加工進行嚴格的質量控*
，經特殊的低溫處理
，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊
，被廣泛用于冶金
、空分、*氧
、石油
、化工等低溫、深冷場合
。

氣動低溫調節閥參數：

閥體
形      式 直通鑄造球型閥
公稱通徑 20
、25、32
、40
、50、65
、80
、100、125
、150
、200、250mm
公稱壓力 PN16
、40
、64bar
法蘭標準 JB/T79.1-94、792-94等
材      料 鑄鋼
、不銹鋼等
上  閥  蓋 低溫型：-60--196℃  超低溫型：-250℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料
、V型柔性石墨填料
結構形式 加長桿

閥內組件
閥芯型式 單座式、套筒式
流量特性 等百分比特性和線性特性
材      料 不銹鋼
、不銹鋼堆司太萊合金
、鈦和耐腐蝕臺金等。

氣動低溫調節閥執行器：

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10
、16
 25 40 40
、60
 100
彈簧范圍KPa 20-100（標準）、20-60
、60-100
、40-200
、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RCl/4"
環境溫度 -30-70℃

閥作用形式
氣關式（B）- 失氣時閥位開（FO）
；氣開式(K)一失氣時閥位關(FC)

附件
定位器
、空氣過濾減壓器、保位閥
、行程開關
、閥位傳送器、手輪機構等

相關產品：電子式電動低溫調節閥
