  • 服務熱線:021-80370923

氣動薄膜角式調節閥

氣動薄膜角式調節閥圖片

氣動薄膜角式調節閥

  • 閥門型號：ZMAS
    、ZMBS
  • 通徑規格：DN20～DN200mm
  • 結構形式：角形單座鑄造閥
  • 閥體材質：鑄鋼（WCB）
    、不銹鋼（304、316
    、316L）
  • 公稱壓力：PN16
    、PN40、PN64
  • 適用溫度：-196℃-450℃（具體見產品詳情）
  • 應用范圍：高粘度
    、含有懸 浮物和顆粒狀物質
  • 產品特點：可避免結焦
    、堵塞，便于自凈與清洗
    ，用于90度彎接頭處
氣動薄膜角式調節閥概述：

ZMABS氣動薄膜角式調節閥適用于要求直角連接
，介質為高粘度、含懸浮物和顆粒狀介質的場合
，主要由氣動薄膜多彈簧執行機構和角形閥組成
，閥芯采用頂導向結構，具有體積小
、重量輕
、流路簡單、阻力小
、易于沖洗的特點
。氣動薄膜角式調節閥廣泛應用于*確控*氣體、液體等介質
，工藝參數如壓力
、流量、溫度
、液位保持在給定值
。

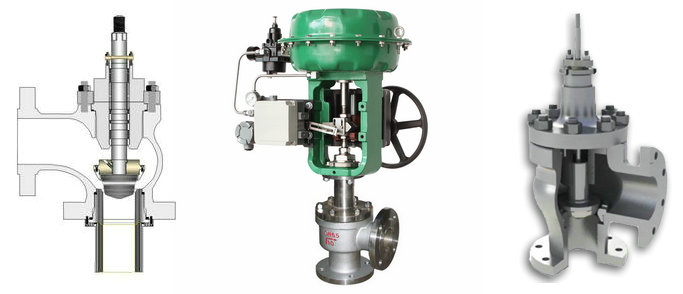

氣動角式調節閥結構圖

氣動薄膜角式調節閥特點：

氣動薄膜角式調節閥特別適用于允許泄露量小，閥前閥后壓差不大的高粘度
、含有懸 浮物和顆粒狀物質的調節
，可避免結焦、堵塞，便于自凈與清洗
，本產品有常溫型
、調節切斷型、波紋管密封型
、高溫型
、夾套保溫型等多種系列，適用流體溫度可在-196℃-+450℃范圍之間
，流量特性為線形或等百分比
，多種規格可供選擇。【 查看       氣動薄膜角式調節閥工作原理動態圖 】

氣動薄膜角式調節閥參數：

閥體
形      式 角形單座鑄造球型閥
公稱通徑 20
、32
、40、50
、65
、80、100
、1 25
、150、200mm
公稱壓力 PN16
、40
、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼( ZG230450)
、不銹鋼（ZGICr18Ni9Ti
、ZGICr18Ni12M02Ti）等
上  閥  蓋 標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料
、石棉紡織填料
、石墨填料
結構形式 角型鑄造閥

閥內組件
閥芯型式 單座柱塞型閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼（304、316
、316L）
、不銹鋼堆司太萊合金
、鈦和耐腐蝕臺金等
。

氣動薄膜角式調節閥執行器：

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10、16 25 40 40
、60
 100
彈簧范圍KPa 20-100（標準）
、20-60、60-100
、40-200
、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RC1/4"
環境溫度 -30-70℃

閥作用形式
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)

附件
定位器
、空氣過濾減壓器
、保位閥、行程開關
、閥位傳送器
、手輪機構等

相關產品：電子式電動角式調節閥
