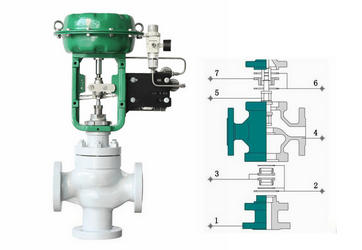

氣動薄膜三通調節閥概述：

ZJHQ

、X氣動薄膜三通調節閥是針對三通控*而研*的專用調節閥

，有合流和分流兩種結構形式，閥芯結構采用圓筒薄壁窗口

，并采用閥芯側面導向

，具有調節*度高，動作穩定可靠等優點

。氣動薄膜三通調節閥合流型主要用于將兩種流體混合成第三種流體

，分流型主要用于將一股流體分成兩股流體，可代替兩臺互為開關的單

、座調節閥

，用于液體、氣體

、蒸汽等介質的調節與控*

。

氣動薄膜三通調節閥特點：

氣動薄膜三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控*系統的調節

，公稱通徑和壓差較小時

，合流閥可用于分流場合，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用

。

氣動薄膜三通調節閥參數：

閥體
形式	直通單座鑄造球型閥
公稱通徑	20 、25、32 、40 、50、65 、80 、100、125 、150 、200mm
公稱壓力	PN16、40 、64bar
法蘭標準	JB/T79.1-94、792-94等
材料	鑄鋼( ZG230450) 、鑄不銹鋼（ZGICr18Ni9Ti 、ZGICr18Ni12M02Ti）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式	直通鑄造三通閥

氣動三通調節閥原理：【查看

氣動三通調節閥工作原理動態圖 】

分流閥

合流閥

氣動三調節閥閥體為三通結構

，即一進兩出（分流型），兩進一出（合流型）

，其中三通合流調節閥用于將兩種流體混合成第三種流體

，或兩種不同溫度的同種流體，混合成同一溫度流體

。而三通分流閥則是將一種流體分成兩路流體

。

氣動三通調節閥執行機構：
