自力式壓差調節閥

氣動球閥
自力式壓差調節閥圖片

自力式壓差調節閥

  • 閥門型號：ZZCP
  • 通徑規格：DN15～DN250mm
  • 結構形式：直通鑄造閥
  • 閥體材質：鑄鋼（WCB）、不銹鋼（304
    、316
    、316L）
  • 公稱壓力：PN10、PN16
  • 適用溫度：≤150℃
  • 應用范圍：非腐蝕性的液體
    、氣體和蒸汽等介質
  • 產品特點：具有壓力平衡功能
    ，靈敏度高等優點
自力式壓差調節閥概述：

自力式壓差調節閥主要由控*閥、執行器和一個設定壓力的彈簧組成
，分為差壓上升閥關和壓差上升閥開兩種形式
，無需外加能源，利用工藝管道中介質的壓力變化
，與信號進行比較
，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力
、差壓值
。自力式壓差調節閥適用于非腐蝕性的液體、氣體和蒸汽等介質
，可用于各種油品
、化學品、液體儲罐氣封
。

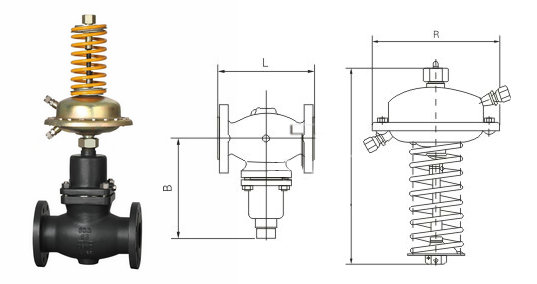

自力式壓差調節閥結構圖
自力式壓差調節閥特點：

自力式壓差調節閥無需外部能源
，利用管道自身壓力調節，節約能源
，系統簡單成本低
，可用于無電、無氣的場合
，不存在外部能源的隱患
，且操作簡單，設定時只需旋轉調節螺母即可
，具有壓力平衡功能
，靈敏度高等優點，通過組合件
，可以進行多項組合控*
！

自力式壓差調節閥參數：

技術參數
公稱通徑 DN15、20
、25
、32、40
、50
、65
、80、100
、125
、200、250mm
公稱壓力 PN1.0
、1.6MPa
法蘭標準 ANSl
、JIS、DIN
、GB
、JB(特殊可按用戶提供)
閥體材料 鑄鋼(ZG230-450)、鑄不銹鋼
閥芯材料 硬密封：不銹鋼 (1Cr18ni9Ti
、1Cr18Ni12MoTi)
軟密封：不銹鋼鑲嵌橡膠圈
壓力平衡 不銹鋼波紋管( DN15-125)
、平衡膜片( DN150-250)

自力式壓差調節閥工作原理：

自力式（差壓上升閥關）控*閥，自控*閥門
、執行器和一個設定壓力的彈簧組成
。適用于非腐蝕性的液體、氣體和蒸汽
，在系統管道中的壓差控*
，當壓差升高時，控*閥關閉
。

自力式（壓差上升閥開）控*閥．由控*閥門
、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體
、氣體和蒸汽．在系統管道中的壓差控*．當壓差升高時
，控*閥開啟。

自力式壓差調節閥流量系數：

額定流量系數
、噪音衡量系數
、允許壓差
公稱通徑DN(mm)   15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數KvS   4 6.3 8 16 20 32 50 80 125 160 280 320 450
噪音衡量系數Z值   0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允許壓差( Mpa) PN10 1.0 1.5 1.2 1.0
PN16 1.6

自力式壓差調節閥結構組成：

結構簡圖
1 2 3 4 5 6 7 8 9 10 11
閥體 閥座 閥軸 閥蓋 膜蓋 膜片 彈簧 調節螺母 導壓管 平衡膜片 充注閥
