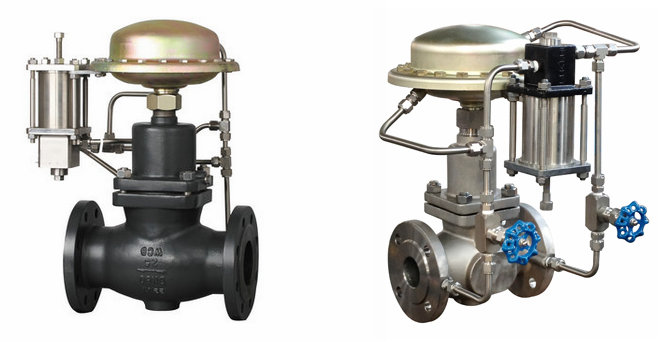

帶指揮器自力式調節閥圖片

帶指揮器自力式調節閥

  • 閥門型號：ZZYVP
  • 通徑規格：DN15～DN250mm
  • 結構形式：直通式
  • 閥體材質：鑄鋼（WCB）
    、不銹鋼（304
    、316
    、316L）
  • 公稱壓力：PN1.6
    、2.5
    、4.0MPa
  • 適用溫度：-30°～ 350°
  • 應用范圍：非腐蝕性的液體、氣體和蒸汽
  • 產品特點：控制精度比一般自力閥高一倍左右
帶指揮器自力式壓力調節閥概述：

ZZYVP帶指揮器操作式自力式壓力調節閥主要由控*閥門
、執行器和一個設定壓力的指揮器組成
，簡單的說一般情況下直接作用式自力閥的控**度不高，二帶指揮器的目的是為了增加控**度
。該閥無需外加能源
，利用被調介質（氣體）自身能量作動力源，引入指揮器的檢測執行機構
，以控*調壓閥的閥芯位置
，改變流經閥門的介質流量，使閥門后端壓力(B型)或前端壓力(K型)保持在恒定值
。

帶指揮器操作式自力式壓力調節閥結構

帶指揮器自力式壓力調節閥特點：

帶指揮器操作式自力式壓力調節閥壓力設定值可在指揮器上實現
，在運行中可隨意調整，控**度比一般直接操作作用式自力閥高一倍左右
，適合于控**度要求高的場合
；檢測、執行元件由耐高溫材料*作
，無需帶冷凝器也可用于高溫（200℃）水蒸汽場合
。

帶指揮器自力式壓力調節閥參數：

技術參數
公稱通徑 DN15、20
、25
、32、40
、50
、65、80
、100
、125、200
、250mm
公稱壓力 PN1.6
、4.0MPa
法蘭標準 ANSl、JIS
、DIN
、GB、JB(特殊可按用戶提供)
閥體材料 鑄鋼
、鑄不銹鋼
閥芯材料 硬密封：不銹鋼
軟密封：不銹鋼鑲嵌橡膠圈
壓力平衡 不銹鋼波紋管( DN15-125)
、平衡膜片( DN150-250)

帶指揮器自力式壓力調節閥工作原理：

指揮器操作型自力式壓力調節閥
，當被調介質的壓力升高，作用在主閥膜片下面的壓力就大于上面的壓力
，閥芯向上移動
，使流通截面減小，這樣
，閥后壓力稍微下降
；反之，當被調介質的壓力降低時
，作用在指揮器膜片上的壓力減小
。

帶指揮器自力式壓力調節閥溫度范圍：

允許工作溫度
公稱通徑   15-125mm 150-250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷卻罐≤200℃ 冷卻罐和加長≤200℃
冷卻罐和散熱≤350℃ 冷卻罐和加長≤350℃
軟密封 ≤150℃
