自力式微壓調節閥

自力式微壓調節閥圖片

自力式微壓調節閥

  • 閥門型號：ZZVP
  • 通徑規格：DN15～DN100mm
  • 結構形式：直通單座鑄造閥
  • 閥體材質：鑄鋼（WCB）
    、不銹鋼（304、316
    、316L）
  • 公稱壓力：PN10
    、PN16
  • 適用溫度：≤150℃
  • 應用范圍：油品
    、化學品、液體儲罐的氮封系統中
  • 產品特點：壓力穩定
    、精度高
    、密封性好，控制微小差壓
自力式微壓調節閥概述：

自力式微壓調節閥采用平衡型單座閥
，壓力穩定
、*度高、密封性好
，用于控*微小差壓
。在運行中可任意對設定值進行調整，可廣泛應用于介質壓力不大于1.4Mpa工作溫度不大于120℃（或150℃）
，調壓范圍在0.14-7.2KPa無腐蝕性的氣體介質的閥后壓力（毫米水柱*）
，廣泛適用于各種油品、化學品
、液體儲罐的氮封系統中
。

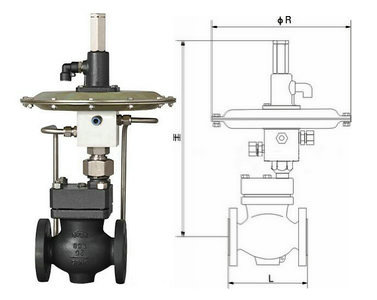

自力式微壓調節閥結構圖
自力式微壓調節閥應用：

自力式微壓調節閥是一種無需外加能源，利用被調介質自身壓力為動力源
，進行自動調節壓力恒定的節能型產品
，適用于各種工業爐燃燒統燃料氣體、石油在*品或油庫貯罐
，保護氣體與熱處理保護氣體的微壓自動調節等場合
。

自力式微壓調節閥參數：

技術參數和性能
閥體 DN15~100mm PN1.6 4.0MPA 材質WCB CF8 CF8M
閥蓋 材質WCB CF8 CF8M 壓力平衡元件:膜片+彈簧 材料:彈簧304
膜片 丁晴橡膠:-40-120℃ 氟橡膠:-20-150℃ 乙丙烯橡膠:-50-150℃

執行機構(指揮器)
模盒用A3鋼板沖壓成型
膜片 丁睛橡膠 氟橡膠 乙丙烯橡膠
彈簧304 闊芯304 閥座304 閥桿304
有五種可調壓范圍一種規格型號的執行機構
拆裝交換便捷，調節方便

自力式微壓調節閥工作原理：

該閥采用大膜片執行機構輸出力大穩定
，對壓力流量微小變化極其敏感
，控**度很高，閥芯采用單座流開(高進低出)設計
，在閥蓋處(和閥體連接處)安裝有平衡膜片(起到閥前壓力平衡
，消除不平衡力)閥后壓力經取壓管進入薄膜執行機構，同薄膜執行機構調節彈簧相比較
，壓力達不到設定值(調節壓縮執行機構彈簧)閥后壓力則變大
，反之則變小。

自力式微壓調節閥流量系數：

額定流量系數
、噪音衡量系數、允許壓差
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100
額定流量系數 Kv 4 6.3 8 16 20 32 50 80 25
流量特點     快開
公稱壓力 PN   1.6Mpa
噪音衡量系數Z值 彈簧   1Cr18Ni9
波紋膜片 丁晴橡膠 氟橡膠   乙丙烯橡膠
工作溫度 -40-120℃ -20-150℃   -50-150℃
