  • 服務熱線:021-80370923
自力式氮封閥圖片

自力式氮封閥

  • 閥門型號：ZZDQ
  • 通徑規格：DN20～DN100mm
  • 結構形式：直通鑄造閥
  • 閥體材質：鑄鋼（WCB）、不銹鋼（304
    、316
    、316L）
  • 公稱壓力：PN16、PN40
  • 適用溫度：-20-80℃ -20-350℃
  • 應用范圍：石油
    、化工
    、氣體
  • 產品特點：無需外部能源，根據自身壓力即可進行調節
自力式氮封閥概述：

自力式氮封裝置調節閥主要由快速泄放閥和自力式微壓調節閥
，以及壓力彈簧
、指揮器、脈沖管等相關部件組成
，主要用于保持容器頂部保護氣體（一般為氮?dú)?的壓力恒定
，以避免容器內物料與空氣直接接觸，防止物料揮發
，被氧化
，以及容器的安全，特別適用于各類大型儲罐的氣封保護系統
。

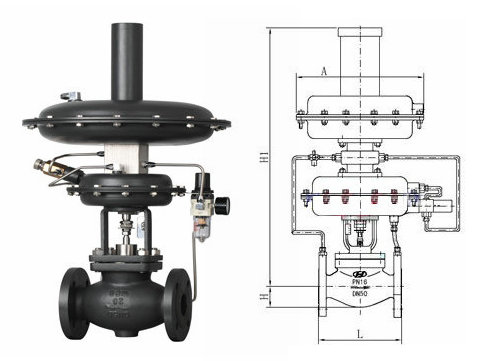

自力式氮封閥結構圖
自力式氮封閥特點：

自力式氮封閥具有節能
、動作靈敏
、運行可靠、操作與維修方便等特點
，廣泛應用于石油
、化工等行業。自力式氮封閥無需外部能源
，利用管道自身壓力即可進行調節
，能在無電、無氣的場合工作
，既方便又節約能源
，降低成本。

自力式氮封閥參數：

技術參數和性能
公稱通徑 Dn20
、25
、32、40
、50
、65、80
、100mm
公稱壓力 PN1.6
、4.0MPa
法蘭標準 JB/T79.1-94、79.2-94等
閥體材料 鑄鋼
、不銹鋼
閥體型式 單座(P)
、雙座(N)、套筒(M)
閥芯材料 硬密封：不銹鋼
軟密封：不銹鋼鑲嵌橡膠圈
閥桿材料 不銹鋼 (1Cr18ni9Ti
、1Cr18Ni12MoTi)
壓力平衡 不銹鋼波紋管
流量特性 快開
使用溫度 -20-80℃ -20-350℃

自力式氮封閥工作原理：

當儲罐內壓力升高至設定壓力時
，快速泄放閥迅速開啟，將罐內多余壓力泄放
。當微壓調節閥在儲罐內壓力降低時
，開啟閥門，向罐內充注氮?dú)�
。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下
，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用
。公稱壓力0.1Mpa
，壓力可按分段設定，從0.5Kpa 至66 Kpa以下
，介質溫度溫度≤80℃
。

自力式氮封閥結構組成：

結構組成
1 2 3 4 5 6 7 8 9 10 11
主閥 主閥閥芯 主閥執行機構 減壓閥 節流閥 指揮器閥芯 檢測機構 預設彈簧 主閥 檢測機構 彈簧
