氣動襯膠蝶閥

氣動襯膠蝶閥圖片

氣動襯膠蝶閥

  • 閥門型號：D671J,D641J
  • 通徑規格：DN50～DN1200
  • 結構形式：中線式
  • 閥體材質：球墨鑄鐵
    、鑄鋼WCB
    、不銹鋼304
    、316
  • 公稱壓力：PN6
    、PN10
    、PN16
  • 適用溫度：-40℃～150℃
  • 應用范圍：氣體
    、水、油品
    、腐蝕性介質等
  • 產品特點：具有防腐
    、耐磨
    、無毒、防霉等特點
    ，有極佳的密封性能
氣動襯膠蝶閥概述：
氣動襯膠蝶閥（氣動橡膠環保防腐蝶閥）是指通過高溫的方式將橡膠與蝶閥中的閥體硫化成一體
，按連接方式一般分為法蘭式與對夾式，并可根據不同工況的使用要求選擇不同性能的密封結構（全襯膠蝶閥
、半襯膠蝶閥）
，以滿足在不一樣的應用場所下保證氣動襯膠蝶閥能夠正常的使用。
氣動襯膠蝶閥不僅具有防腐
、耐磨
、無毒、防霉等特點
，并且有極佳的密封性能
，隨著化學防腐蝕合成橡膠在蝶閥上的應用， 襯膠氣動蝶閥的使用量也一直在不斷的提升
。

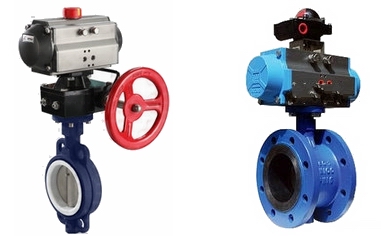

氣動襯膠蝶閥圖片
氣動對夾式襯膠蝶閥                              氣動法蘭襯膠蝶閥
氣動襯膠蝶閥應用范圍：
襯膠氣動蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸氣）等介質的輸送
，以及弱腐蝕性流體介質的使用工況當中，做開關兩位控*或介質流量大小調節
。
工作溫度一般不超過180℃
，公稱壓力≤1.6MPa，廣泛應用于食品
、醫藥
、化工、石油
、電力
、輕紡、造紙等場所
。

氣動襯膠蝶閥性能特點：
1
、采用襯膠無銷，保證了介質與金屬完全隔離
，提高了產品的可靠性
。
2、密封面耐磨性好(橡膠耐磨性是銅的七倍)
。
3
、可以任何位置安裝，維修方便
。
4
、密封件可以更換，密封性能可靠達到雙向密封零泄漏
。
5
、橡膠材料無任何毒性
，并且抗菌
、抗霉
，產品價格是不銹鋼閥門的三分之一。

氣動襯膠蝶閥技術參數：
公稱通徑 DN50～DN1200(mm)
壓力等* PN0.6
、1.0
、1.6MPa
連接方式 對夾式、法蘭連接
驅動方式 氣動控*（氣源驅動,壓縮空氣）
適用溫度 各種橡膠：-20℃～150℃
泄露量 符合標準（可達零泄露）
密封結構 半襯膠密封
、全襯膠密封
工作場合 水
、氣體、油品及弱腐蝕性流體等(常溫常壓場合)
控*方式 開關兩位模式（氣開氣關）
，調節型（4～20mA模擬量信號控*）


氣動襯膠蝶閥標準規范：
設計*造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等*：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008





氣動襯膠蝶閥零件材料：

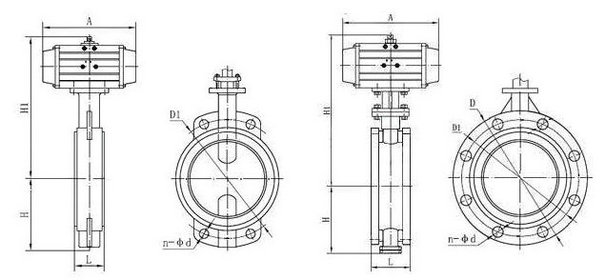

 氣動襯膠蝶閥結構圖
  氣動襯膠蝶閥（對夾式）            氣動襯膠蝶閥（法蘭式）

閥 體：鑄鐵
、球墨鑄鐵、碳鋼
、不銹鋼
蝶 板：鑄鐵
、球墨鑄鐵、碳鋼
、不銹鋼 完全包覆橡膠或氟塑料
閥 桿：碳鋼鍍鎳磷
、不銹鋼
閥座密封圈：天然膠NR、氯丁膠CR
、丁腈膠NBR
、三元乙丙膠EPDM、氟橡膠FKM
密封圈使用溫度：丁腈橡膠X≤80度
； 耐磨橡膠X6≤150度
； 氯丁橡膠≤120度； 氟橡膠X7≤150度
；

氣動襯膠蝶閥性能規范：
公稱通徑 DN（mm） 50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
作用形式 雙作用（氣開氣關）
、單作用（常閉、常開）
可選附件 定位器
、電磁閥
、空氣過濾減壓器、保位閥
、行程開關
、閥位傳送器、手輪機構等
