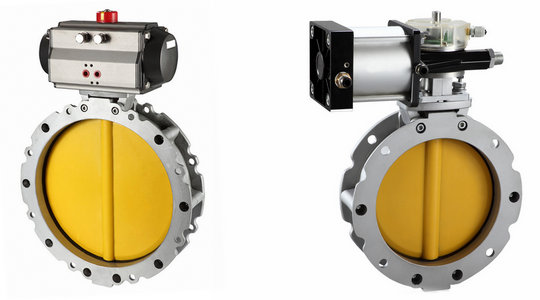

氣動粉體蝶閥概述：

氣動粉體蝶閥專用水泥

、粉塵

、粉末等物料介質的場合

，主要由閥體、密封座

、閥板和氣動執行器組成

，閥體橡膠密封圈形成的軟性密封，使其特別適用于磨損性強的物料

。在需要重力落料或氣力輸送的粉體

，顆粒物料處理系統中，氣動粉體蝶閥常常被安裝在料斗

，筒倉

，螺旋輸送機出口以及氣送管路上。

氣動粉體蝶閥特點：

氣動粉體蝶閥閥板中間為平板結構

，閥桿設置在閥板的上下兩側并與閥板一體連接

，密封座套接在閥板上，閥板兩側的閥桿穿過密封座的軸孔容置在閥體的軸孔內

。氣動粉體蝶閥由粉體板

、丁晴密封圈，覆以耐磨高分子材料加工而成

，半閥體為鋁合金材料

，旋轉閥板采用高分子材料*作，專用于粉狀及顆粒狀物料處理

。

氣動粉體蝶閥參數：

公稱通徑	DN50～DN500(MM)
公稱壓力	PN0.2MPa
連接方式	法蘭
驅動形式	氣動控*（氣源驅動,壓縮空氣4～7bar）
適用溫度	-15℃～100℃
動作范圍	0～90°
密封材質	丁晴橡膠
閥體材質	壓鑄鋁合金
適用介質	混凝土攪拌站及干性粉料
控*形式	開關型（開關兩位控）、調節型（定位器4-20mA模擬量控）

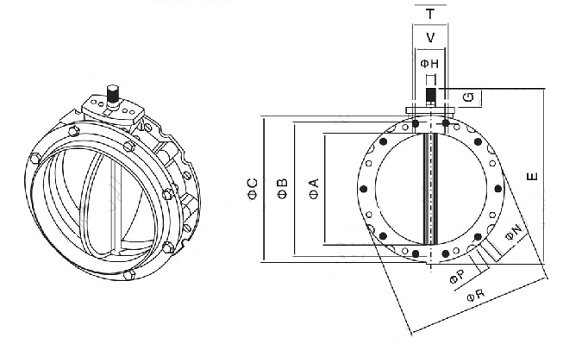

氣動粉體蝶閥結構圖：

氣動粉體蝶閥附件：

驅動方法	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8" 、G3/8" 、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL) ；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
