氣動軟密封蝶閥

氣動球閥

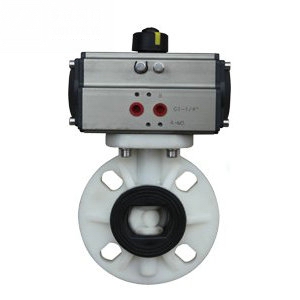

氣動軟密封蝶閥圖片

氣動軟密封蝶閥

  • 閥門型號：D671X
    ，D641X
    ，D671F46
    ，D641F46
  • 通徑規格：DN50～DN1200
  • 結構形式：中線型（對夾式
    ，法蘭）
  • 閥體材質：球墨鑄鐵
    、鑄鋼WCB
    、不銹鋼304、316
  • 公稱壓力：PN6
    、PN10
    、PN16
  • 適用溫度：-40℃～150℃
  • 應用范圍：水
    、氣體、油品
    、腐蝕性介質等
  • 產品特點：密封性能好
    ，耐老化、耐腐蝕
    ，使用壽命長
氣動軟密封蝶閥概述：

氣動軟密封蝶閥是一種防腐蝕性和密封性較好的中線型蝶閥
，一般分為法蘭或?qū)A式連接，可用于含有腐蝕性介質及泄露量要求較高的常溫常壓場合
。氣動軟密封蝶閥采用密封結構
，密封材料有橡膠、聚四氟乙烯等
，泄露量可達到零泄露
。由于結構特征的限*，氣動軟密封蝶閥不適用于高溫
、高壓及抗磨損等行業
，只適合在常溫環境和低壓、中壓等場所做開關切斷和調節流量使用
。

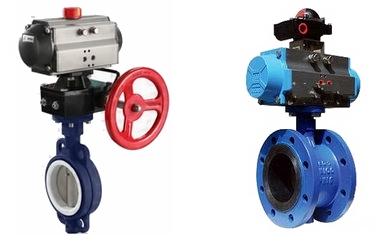

氣動軟密封蝶閥圖片
氣動對夾式軟密封蝶閥                                    氣動法蘭軟密封蝶閥
氣動軟密封蝶閥參數說明：

公稱通徑 DN50～DN1200(mm)
壓力等* PN1.0
、1.6、2.5MPa
連接方式 對夾或法蘭連接
閥芯形式 碟板式
驅動方式 氣源驅動,壓縮空氣5～7bar(可帶手輪)
動作范圍 0～90°
密封材質 各種橡膠
、聚四氟乙烯
工作場合 各種腐蝕性介質等(常溫常壓
、低溫低壓場合)
附件選項 定位器、電磁閥
、空氣過濾減壓器
、保位閥、行程開關
、閥位傳送器
、手輪機構等
控*方式 開關兩位控*,氣開、氣關式
、彈簧復位
、智能調節型(4～20mA模擬量信號)

氣動軟密封蝶閥優點：

1、結構簡潔
，流阻系數小
，流量特性趨于直線，不會滯留雜物
。
2
、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
3
、分為氣動對夾式軟密封蝶閥和氣動法蘭軟密封蝶閥
，滿足不同管道。
4
、密封件可以更換
，密封性能可靠達到雙向密封零泄漏。
5
、密封材料耐老化
、耐腐蝕，使用壽命長
。

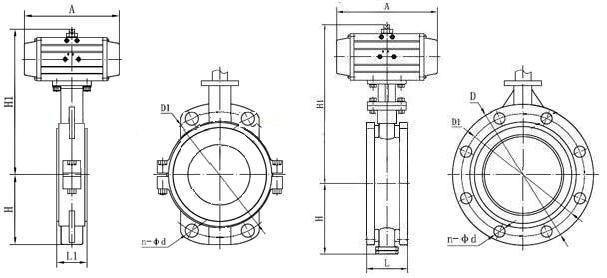

 氣動軟密封蝶閥結構圖
氣動對夾式軟密封蝶閥結構           氣動法蘭軟密封蝶閥結構
氣動軟密封蝶閥密封材料：



材料品種
氯丁橡膠
丁腈橡膠
乙丙橡膠
聚四氟乙烯
硅橡膠
氟橡膠
代號
×或 0rJ
XA或orJA
XB或orJB
xC
、JC或0rF
XD或orJD
× E或orJE
耐**溫度
82℃
93℃
150℃
232℃
250℃
204℃
耐*低溫度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
適用工作溫度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃



氣動軟密封蝶閥和氣動硬密封蝶閥的區別：

1、軟密封蝶閥多為中線型
，硬密封多為單偏心
、雙偏心、三偏心蝶閥結構
。
2
、軟密封用于常溫環境。硬密封可用于低溫
、常溫
、高溫等環境。
3
、軟密封使用于低壓-常壓
，硬密封還可以使用于中高壓。
4
、軟密封和三偏心硬密封蝶閥密封性能比較好
，三偏心蝶閥在高壓高溫環境下可以保持良好的密封。
5
、軟密封蝶閥的優點是密封性能好
，缺點是容易老化、磨損
、使用壽命短
。
6、硬密封蝶閥使用壽命長
，但是密封性相對比軟密封差
。
