氣動三偏心蝶閥

閥門型號：D643H
，D673H
通徑規格：DN50～DN1200
結構形式：三偏心硬密封(對夾式
，法蘭)
閥體材質：鑄鋼WCB
、不銹鋼304
、不銹鋼316
公稱壓力：PN10
、PN16
、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：水
、空氣
、蒸汽、腐蝕性介質
、油品及食品等
產品特點：磨損小
，壽命長，節能型
，應用范圍廣
，可用于高溫高壓

氣動三偏心蝶閥概述：

氣動三偏心蝶閥由氣動傳動機構和三偏心蝶閥組成，根據連接方式不同一般可分為法蘭或?qū)A式

，材質分為鑄鐵

、鑄鋼、不銹鋼等

，閥體部分采用三偏心結構

，閥板與密封機構設計獨特，具有優良的切斷性能和耐久性能

，同時兼?zhèn)淝袛�

、調節雙重功能

，屬長壽命、節能型蝶閥

。由于氣動三偏心蝶閥的關閉和閘閥關閉一樣

，是靠扭矩來完成的，即閥門關閉的扭矩越大

，閥座的密封性就越好

，故有人稱三偏心蝶閥為90°旋轉閘閥。

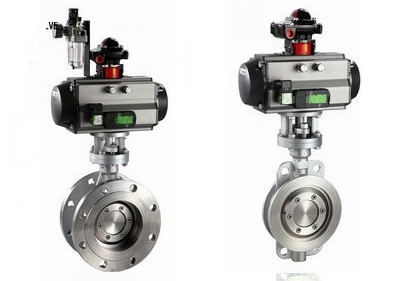

氣動法蘭三偏心蝶閥氣動對夾式三偏心蝶閥

氣動三偏心蝶閥應用范圍：

三偏心氣動蝶閥適用于水

、污水

、海水、空氣

、蒸汽

、煤氣、可燃氣體

、腐蝕性介質

、油品及食品等介質，**工作溫度可達550℃

。廣泛應用于石油

、化工、冶金

、電力

、食品、醫藥

、給排水

、氣體輸送等不同介質的管路上，做開關切斷或調節介質流量參數使用

。

氣動三偏心蝶閥性能優點：

、采用三維偏心的密封結構，閥座與蝶板之間磨損小

，且密封面耐磨損

，延長了使用壽命；

、根據連接方式分為氣動對夾式三偏心蝶閥和氣動法蘭三偏心蝶閥

，可分別使用于不同的工藝管道中；

、大口徑蝶閥蝶板可采用絎架的結構

，具有強度高，過流面積大，流阻小的特點

；

4、采用雙向壓三偏心多層次硬密封結構

，具有雙向密封的功能

，安裝時不受介質流向的限*，也不受空間位置的影響

，可在任何方向安裝

；

5、具有金屬硬密封和彈性密封的雙重優點

，無論在低溫和高溫的情況下

，均具有優良的密封性能，具有耐腐蝕

，使用壽命長等特點

。

氣動三偏心蝶閥外形結構：

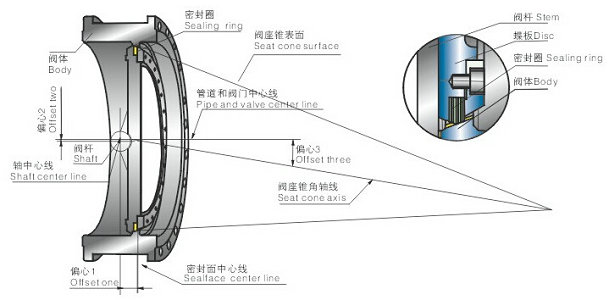

氣動法蘭三偏心蝶閥結構圖氣動對夾式三偏心蝶閥結構圖

氣動三偏心蝶閥技術參數：

公稱通徑	DN50～DN1200(MM)
公稱壓力	PN1.0、1.6 、2.5 、4.0MPa
連接形式	對夾式、法蘭式
密封形式	三偏心金屬硬密封
供氣壓力	0.4~0.7Mpa
動作范圍	0～90°
泄露量	按GB/T4213-92 ，為Kv值的10-4
閥體材質	碳鋼、不銹鋼304、316
閥板材質	碳鋼、不銹鋼304 、316
基本誤差	帶定位器：小于全行程的±2%
適用溫度	碳鋼：-29℃～400℃ 不銹鋼：-40℃～450℃
執行機構	GT、AT 、AW系列單作用、雙作用氣動執行器
控*方式	開關兩位模式（氣開氣關），可調節型（4-20mA模擬量控*）
