電動套筒調節閥圖片

電動套筒調節閥

  • 閥門型號：ZDLM
  • 通徑規格：DN25～DN300mm
  • 結構形式：壓力平衡式閥芯
  • 閥體材質：鑄鋼(WCB)
    、不銹鋼(304
    、316、316L)
  • 公稱壓力：PN16
    、PN40
    、PN64
  • 適用溫度：-17℃-450℃（具體見產品詳情）
  • 應用范圍：電力、冶金
    、石油
    、化工、輕工
  • 產品特點：允許壓差大
    ，穩定性好
    ，工作時不易產生振動，適用性強
電子式電動套筒調節閥概述：

ZDLM電子式電動套筒調節閥采用套筒導向平衡型閥芯
，特別適用于閥前閥后壓差較大
，泄露要求不高的工作場合，且操作穩定性好
，工作時不易產生振動
，噪音低
。電動套筒調節閥可配PSL、3810電子式電動執行器
，以電源為動力
，接受0~10mA或4~20mA直流信號，自動地控*調節閥開度
，從而達到對壓力
、溫度、流量
、液位等工藝參數的連續調節
。【 查看       電動套筒調節閥工作原理動態圖 】

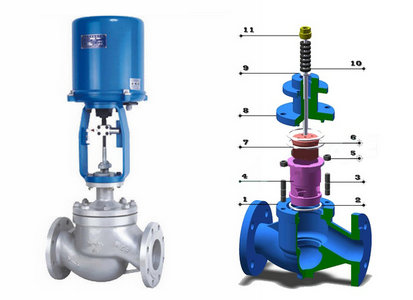

電動套筒調節閥結構圖
電子式電動套筒調節閥特點：

電動套筒調節閥閥芯導向面大，可以減小流體流動引發振動
，具有工作平穩
、流量特性準確等特點，且噪音低
，比普通的單
、雙座調節閥噪聲降低10dB左右，適用性強
，廣泛地應用于電力
、冶金、石油
、化工
、輕工等工業部門的自動控*系統。

電子式電動套筒調節閥參數：

閥體
形      式 直通鑄造鐵球型閥
公稱通徑 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力 PN16
、40
、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼( ZG230450)
、不銹鋼（ZGICr18Ni9Ti
、ZGICr18Ni12M02Ti）等
上  閥  蓋 標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料
、石棉紡織填料、石墨填料

閥內組件
閥芯型式 壓力平衡式閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼（1Cr18Ni9Ti
、1Cr18Ni12M02Ti
、17-4PH、9Cr18
、316L）
、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等
。

電動執行機構參數：

執行機構
型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直徑 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
輸出力推(N) 800 2000 3000 5000 6500 10000 16000
**行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技術參數 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
防護等*：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄
環境溫度：-25 +70℃ 環境濕度：≤95%

電子式電動套筒調節閥尺寸：

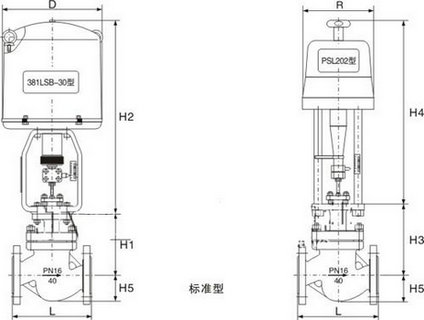

電動套筒調節閥尺寸圖

外形尺寸及重量     單位：mm
公稱通徑 25 32 40 50 65 80 100 125 150 200
L PN16/40 184 220 222 254 276 298 352 410 451 600
PN64 210 251 251 286 311 337 394 457 508 650
D   255 255 255 255 255 255 255 310 310 310
R   177 177 177 177 177 177 177 226 226 226
H1 PN16/40 128 152 152 160 205 205 208 273 330 364
PN64/100 140 160 160 180 210 210 220 290 340 370
H3 PN16/40 144 172 172 180 232 232 235 300 357 391
PN64/100 156 180 180 200 237 237 247 317 367 397
H2   373 495 495 495 700 700 700 725 725 725
H4   459 459 459 459 520 520 520 570 570 570
H5   58 68 73 80 90 98 108 123 140 168
  68 75 83 88 100 105 125 148 170 203
重量
(KG)		 PN16/40 12 15 17 18 34 46 54 76 79 100
PN64/100 16 19 26 27 43 69 85 120 125 150
