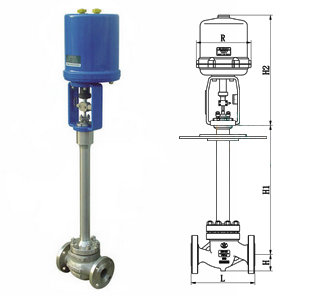

電動低溫調節閥概述：

電子式電動低溫調節閥由3810系列電動執行器與加長桿低溫型閥體組成

，閥體采用*密結構

，具有良好的耐低溫性，適用于介質溫度-40℃～ -196℃的低溫

、深冷場合

。電動低溫調節閥長頸型上閥蓋的作用，是為了使填料處于常溫下工作

，并減少外界熱能傳入

，為減少傳遞，長頸一般采用薄壁結構

，具有良好的耐低溫性

，特別用于*確控低溫氣體、流體（如液氧

、液氬等）的工藝參數保持在給定值

。

電動低溫調節閥特點：

電動低溫調節閥的***定了嚴格的*造工藝和采用專用設備，對零件的加工進行嚴格的質量控*

，經特殊的低溫處理

，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力

，確保材料的低溫性能，保證*加工尺寸

，以防閥門在低溫工況時

，因溫度變化造成變形而導致的泄漏，閥門的裝配與普通閥門也不同

，零件需經過嚴格的清洗

，除去任何油污，以保證使用性能

。

電動低溫調節閥參數：

閥體
形式	直通單座鑄造球型閥
公稱通徑	25 、32、40、50 、65 、80、100 、1 25 、150、200 、250mm
公稱壓力	PN16 、40、64bar
法蘭標準	JB/T79.1-94 、79.2-94等
材料	鑄鋼、不銹鋼等
上閥蓋	低溫型：-60--196℃ 超低溫型-250℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

電動低溫調節閥工作原理：

電動低溫調節閥內含飼服功能

，接受統一的4-20mA或1-5V·DC的標準信號

，將電流信號轉變成相對應的直線位移，自動地控*調節閥開度

，達到對管道內流體的壓力

、流量、溫度

、液位等工藝參數的連續調節

。

電動低溫調節閥執行器：

執行機構
型式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直徑	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
輸出力推(N)	800	2000	3000	5000	6500	10000	16000
**行程L(mm)	30		60		100
工作速度( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技術參數	電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
	防護等*：相當IP55 隔爆標志：Exd\|\| BT4 手操功能：手柄
	環境溫度：-25 +70℃ 環境濕度：≤95%
