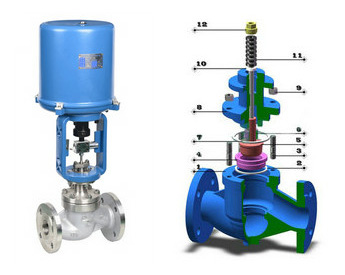

電子式電動單座調節閥概述：

ZDLP電子式電動單座調節閥采用直通單座球形閥體

，特別適用于閥前閥后壓力小，對泄露量求嚴格的工作場合

，電動執行機構為電子式一體化結構

，內含伺服放大器，輸入相關控*信號(4-20mADC或1-5VDC)

，即可改變被調介質流量

、壓力、液位

、溫度等

，使被控工藝參數保持在給定值。電動單座調節閥一般配于3810L或PSL系列型直行程電動執行機構

，具有結構緊湊

、調節*度高、壓降損失小

、流量特性*確

、導向面積大、防振動等優點

。

電子式電動單座調節閥特點：

電子式電動單座調節閥特別適用于允許壓差小

，而且允許泄漏量也較小壓差不大的工作場合，廣泛應用于*確控*氣體

、液體

、蒸汽等介質，由電流信號控*閥門開度

，達到對壓力

、流量、液位

、溫度等工參數的連續調節

。【查看

電動單座調節閥工作原理動態圖 】

電子式電動單座調節閥參數：

閥體
形式	直通單座鑄造球型閥
公稱通徑	25、32 、40 、50 、65、80 、100 、1 25、150 、200mm
公稱壓力	PN16 、40、64bar
法蘭標準	JB/T79.1-94 、79.2-94等
材料	鑄鋼( WCB) 、不銹鋼（304、316 、316L）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

電動執行機構參數：

主要技術參數	電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
	防護等*：相當IP55 隔爆標志：Exd\|\| BT4 手操功能：手柄
	環境溫度：-25 +70℃ 環境濕度：≤95%

額定流量系數Kv 、額定行程、配用執行機構型號 、允許壓差
公稱通徑DN(mm)	25	32	40	50	65	80	100	125	150	200
閥座直徑DN(mm)	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	8	13	22	32	50	80	120	200	280	450
行程L (mm)	16		20		40				60
配用執行機構型號	381 LS/XA-20		381 LS/XA-30		381 LS/XA-50			381 LS/XA-65
允許壓差( bar)	30	20	18	20.5	11.6	6.7	4.7	3.9	2.6	1.6

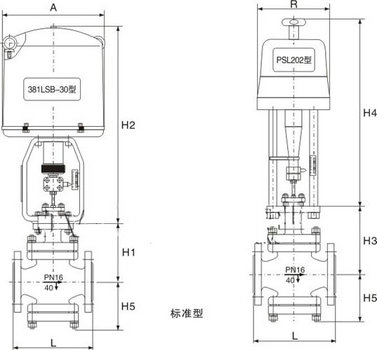

電子式電動單座調節閥尺寸：
