Q41F不銹鋼球閥

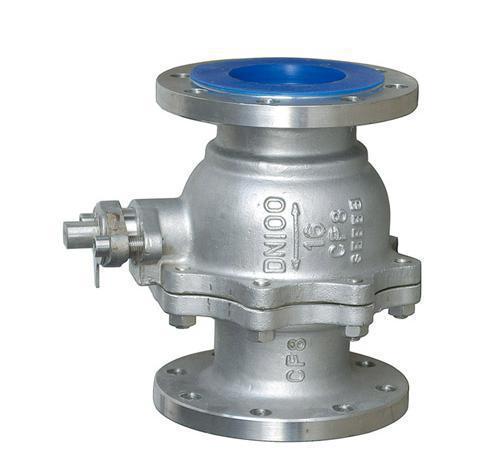

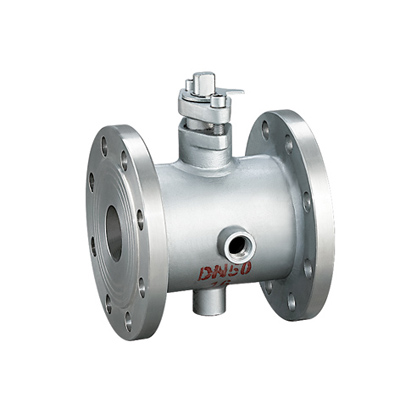

Q41F不銹鋼球閥圖片

Q41F不銹鋼球閥

  • 閥門型號：Q41F
  • 通徑規格：DN15~300mm
  • 結構形式：浮動直通式
  • 閥體材質：不銹鋼（304、316
    、316L）
  • 公稱壓力：1.6Mpa~2.5Mpa
  • 適用溫度：-29～+180℃
  • 應用范圍：工業、水
    、蒸汽
    、油品
    、污水
  • 產品特點：流體阻力小
    ，穩定可靠
    ，受壓力強
    ，安裝方向不受限制
Q41F不銹鋼球閥的詳細資料：
不銹鋼球閥產品特征:
球閥適用介質：水
、氣
、油品
、天然氣和酸堿腐蝕性介質
球閥適用溫度：-196～350℃
球閥驅動方式：手動
、氣動
、電動
、液動等
球閥公稱通徑：DN15～250mm 1/2＂～10＂
球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控*
，它與其它閥類相比
，具有以下一些優點。
不銹鋼球閥結構特點
1、流體阻力小
、球閥是所有閥類中流體阻力*小的一種
，即使是縮徑球閥，其流體阻力也相當小
。
2
、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活
。
3
、閥座密封性能好，采用聚四氟乙烯等彈性材料*成的密封圈
，結構易于密封
，而且球閥的閥封能力隨著介質壓力的增高而增大。
4
、閥桿密封可靠
，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞
，且密封能力隨著介質的壓力增高而增大
。
5、由于聚四氟乙烯等材料具有良好的自潤滑性
，與球體的磨擦損失小
，故球閥的使用壽命長。
6
、下裝式閥桿和閥桿頭部凸階防止閥桿噴出
，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸
，確保閥桿密封
。
7、 防靜電功能：在球體
、閥桿
、閥體之間設置彈簧，能將開關過程產生的靜電導出
。
不銹鋼球閥執行機構
采用新型系列GT型氣動執行器
，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動
，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動
，結構合理
，輸出扭矩大，有雙作用式和單作用式。
1
、齒輪式雙活塞
，輸出力矩大，體積小
。
2
、氣缸選用鋁金材料，重量輕
、外形美觀
。
3、可在頂部
、底部安裝手動操作機構
。
4、齒條式連接可調節開啟角度
、額定流量
。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作
。
6
、IS05211標準連接為產品的安裝更換提供了方便。
7
、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍
。確保與閥門的同步*度。
不銹鋼球閥附件的選項
根據不同控*和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y
、雙電控電磁閥
、限位開關回訊器。
調節型附件：電氣定位器
、氣動定位器
、電氣轉換器。
氣源處理附件：空氣過濾減壓閥
、氣源處理三聯件
。
手動機構：HVSD手操機構
不銹鋼球閥執行標準
 1、  設計與*造：GB12237-89
、API608
、API 6D、JPI 7S-48
、BS5351
、DIN3357。
2
、法蘭尺寸：JB/T74～90（JB74～90）
、GB9112～9131
、HGJ44～76、SH3406
、ANSI B16.5
、JIS B2212～2214、NF E29-211
、DIN2543
。
3、結構長度：GB12221-89
、ANSI B16.10
、JIS B2002、NF E29-305
、DIN3202
。
4、檢驗主試驗：JB/T 9092
、API 598
。

不銹鋼球閥性能規范

公稱通徑mm
DN15-DN300
材料代號
C
P
R
主要零件
閥 體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球 體
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥 桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
密封圈
增強聚四氟乙烯 對位聚苯
填 料
聚四氟乙烯 柔性石墨
適用工況
適用介質
蒸汽、水
、油品
硝酸類
醋酸類
適用溫度
-28℃ - 300℃
執行器
型 號
DA/SR系列
、GTD/GTE系列、QGSY系列等
氣源壓力
0.4-0.7MPa

試驗壓力
（Mpa）
公稱壓力（Mpa）
壓力*（class）
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
強度試驗
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封試驗
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
氣密試驗
0.5～0.7

不銹鋼球閥安裝尺寸表

公稱通徑
DN(mm)
尺 寸
執 行 器 型 號
1.6MPa
2.5MPa
4.0MPa
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
可選配DA/SR
、QGSY
、

SY-CH、GTD/GTE

AW/AWS
、SY-YD
、

系列執行器

以上選配僅供參考具體

選區用根據實際要求
15
130
95
65
14
4-14
130
95
65
16
4-14
130
130
65
16
4-14
20
140
105
75
14
4-14
140
105
75
16
4-14
140
150
75
16
4-14
25
150
115
85
14
4-14
150
115
85
16
4-14
150
160
85
16
4-14
32
165
135
100
16
4-18
165
135
100
18
4-18
180
180
100
18
4-18
40
180
145
110
16
4-18
180
145
110
18
4-18
200
200
110
18
4-18
50
200
160
125
16
4-18
200
160
125
20
4-18
220
230
125
20
4-18
65
220
180
145
18
4-18
220
180
145
22
8-18
250
290
145
22
8-18
80
250
195
160
20
8-18
250
195
160
22
8-18
280
310
160
22
8-18
100
280
215
180
20
8-18
280
230
190
24
8-23
320
350
190
24
8-23
125
320
245
210
22
8-18
320
270
220
28
8-25
400
270
220
28
8-25
150
360
280
240
24
8-23
360
300
250
30
8-25
450
300
250
30
8-25
200
400
335
295
26
12-23
400
360
310
34
12-25
550
375
320
38
12-30
