電動高真空蝶閥概述：

GID電動高真空蝶閥是指工作壓力低于標準大氣壓的閥門，屬于密封型蝶閥

，泄漏量為零

，主要用于真空系統中接通或切斷管路中的氣流，或者調節氣流量大小

，一般工作介質為空氣和非腐蝕性氣體

。電動高真空蝶閥通過執行器驅動閥桿帶動碟板來實現閥門開、關或中間位置的控*

，從而達到接通或切斷真空管路中氣流的目的

，閥門采用夾緊結構，把閥板的密封圈夾緊

，除了能用在真空狀態下

，也能在低壓狀態下使用。

電動真空蝶閥通常根據工作壓力

，可分為三大類：

低真空閥：**壓力在 101325~0.133Pa

高真空閥：**壓力在 0.133~1.33 × 10-6Pa

超高真空閥：**壓力在 1.33 × 10-6~1.33 × 10-10Pa

電動高真空蝶閥特點：

、軸承采用自潤滑軸承，摩擦阻力小

。

、不必從管路上拆卸閥門即可更換蝶板密封圈。

3、該閥能對介質雙向截止

，實現可靠的密封

，雙向零泄漏。

、軸封采用具有自動補償?shù)奶厥饨Y(jié)構

，隔斷外界大氣與管道的連通，從而保證管道的真空度

。

電動真空蝶閥技術參數：

適用范圍(Pa)		2x105～1.3x10-5
漏氣率（Pa.L/S)		≤1.3x10-6
驅動形式		電動控* AC220V【AC380V ；DC24V】
介質溫度(℃)		丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150 ，
法蘭標準		GB6070.3-85
安裝位置		任意
信號反饋		標準出廠：帶無源觸點型特殊指定：4～20mA DC調節型
作用形式		開關型（開關兩位控*）
作用形式		調節型（4-20mA信號調節流量大� 。�

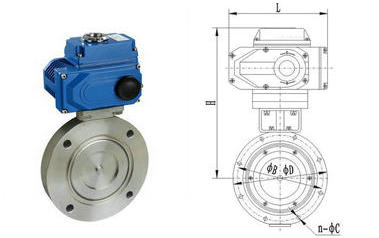

電動真空蝶閥連接尺寸：
