電動三偏心蝶閥

電動三偏心蝶閥圖片

電動三偏心蝶閥

  • 閥門型號：D943H，D973H
  • 通徑規格：DN50～DN1200
  • 結構形式：三偏心硬密封（對夾式
    ，法蘭）
  • 閥體材質：鑄鋼WCB
    、不銹鋼304、不銹鋼316
  • 公稱壓力：PN10、PN16
    、PN25
    、PN40
  • 適用溫度：-40℃～450℃
  • 應用范圍：燃氣、水
    、氣體
    、油品及腐蝕性介質
  • 產品特點：壽命長，啟閉無摩擦
    ，使用范圍廣
    ，可用于高溫高壓
電動三偏心蝶閥概述：

電動三偏心蝶閥采用三維偏心結構，具有適用性強
、扭矩力小
、摩擦少、密封性能好等優點
，主要由法蘭或對夾式三偏心蝶閥與電動執行器連接組成
。電動三偏心蝶閥開啟時，碟板即刻分離閥座密封面
，減少了與密封面相互之間的摩擦和干涉
，大大提升了蝶閥的使用壽命。且電動三偏心蝶閥碟板及閥座密封面均采用不銹鋼材質*成
，從而使蝶閥的防腐蝕性
、耐溫性、耐壓性以及耐磨性得到了可靠的保證
，屬于高性能節能型電動蝶閥
。

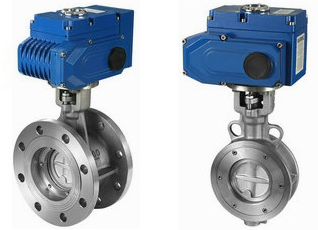

電動三偏心蝶閥圖片
電動法蘭三偏心蝶閥                      電動對夾式三偏心蝶閥
電動三偏心蝶閥應用：

電動三偏心蝶閥具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下
，都具有優良的密封性能
，并且在一些高溫、高壓
、強腐蝕等領域也被廣泛應用
，主要用于石油、化工
、電力
、冶金、鋼鐵
、造紙
、醫藥、食品
、紡織
、輕工等行業
。

電動三偏心蝶閥性能特點：

1．有電動對夾式三偏心蝶閥和電動法蘭三偏心蝶閥，滿足不同連接方式的管道中
。
2．密封性能可靠，使用壽命長
，采用三維偏心結構
，蝶閥啟閉時與閥體之間存在很小的摩擦。
3．采用不同閥體材質和密封圈
，可適用不同溫度
、壓力等*，耐腐蝕等各種介質
；
4．三偏心結構
，具有越關越緊的密封功能，操作靈活,不受介質壓力的高
、低影響
。
5．電動三偏心蝶閥可調節蝶板密封圈向閥座靠近，恢復原有密封性能
，大大提高了使用壽命
。

電動三偏心蝶閥外形結構：

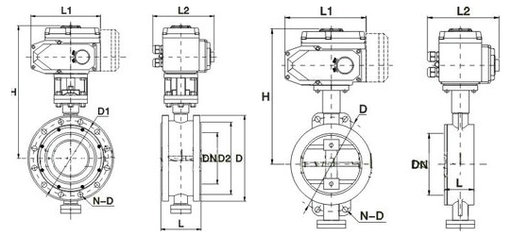

電動三偏心蝶閥結構圖
電動法蘭三偏心蝶閥結構圖                                   電動對夾式三偏心蝶閥結構圖
電動三偏心蝶閥參數指導：

公稱通徑 DN50～DN1200(mm)
公稱壓力 PN1.0、1.6
、2.5
、6.4MPa
連接形式 對夾式
、法蘭式
密封形式 三偏心金屬硬密封
電源電壓 AC220V
、AC380V（其他定*DC24等）
動作范圍 0～90°
泄露量 按GB/T4213-92
，為Kv值的10-4
閥體材質 碳鋼
、不銹鋼304
、316
閥板材質 碳鋼
、不銹鋼304
、316
適用范圍 水
、蒸汽
、環保處理
、腐蝕性介質等
適用溫度 碳鋼：-29℃～400℃ 不銹鋼：-40℃～450℃
執行機構 可選防爆型，可配手動裝置
控*方式 普通開關型(開關兩位控*)
、智能調節(4～20mA模擬量信號控*)

電動三偏心蝶閥結構原理：

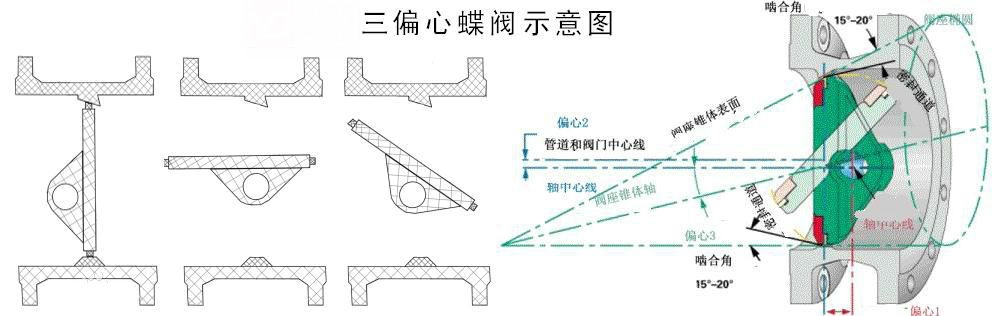

電動偏心蝶閥原理圖
電動三偏心蝶閥原理結構圖

1．偏離管道中 2．偏離密封面中心 3．傾斜的錐形
在雙偏心蝶閥的基礎上
，將閥座密封面的中心與閥門中心線形成一個角偏心（角度β），使得蝶板在開啟過程中
，蝶板的密封面在開啟瞬間立即脫離閥座密封面
，而在關閉瞬間才會接觸并壓緊閥座封面。這一獨特的偏心組合
，充分利用凸輪效應
，徹底消除了閥門啟閉時蝶閥密封副兩密封面之間的機械磨損和擦傷
，去除了磨損和泄露的可能性。變擠壓密封為扭矩密封
，通過調整外加驅動力矩
，實現其密封比壓的調整，使三偏心結構密封蝶閥的密封性能和使壽命得到很大提高
。
