電動四通球閥

電動四通球閥圖片

電動四通球閥

  • 閥門型號：Q946F
    ，Q946H
  • 通徑規格：DN50～DN500
  • 結構形式：四通鑄造閥體
  • 閥體材質：鑄鋼（WCB）
    、不銹鋼（304
    、316
    、316L）
  • 公稱壓力：PN10
    、PN16
    、PN25、PN40
  • 適用溫度：-40℃～450℃
  • 應用范圍：液體
    、氣體
    、油品、漿料及含固體顆粒介質
  • 產品特點：可同時切換兩種介質的流向
    ，實現一閥多用

電動四通球閥概述：

電動四通球閥是“X”型流道的四通四面座球閥
，旋轉90°可同時對兩種介質的流向進行切換，
即方便而迅速
，實現一閥多用的效果
。電動四通球閥替代了以前四個閥門的復雜操作，
解除了所占空間大
、成本高
、操作煩瑣等問題
，可實現正反供水切換，
每旋轉90度
，供水方式即能切換一次
，操作簡單方便。

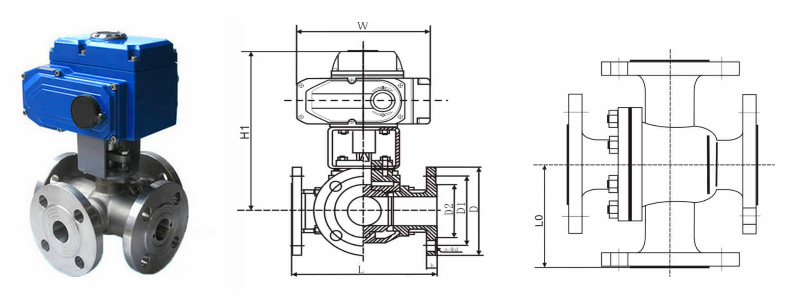

電動四通球閥結構圖

電動四通球閥特點：

電動四通球閥球體的兩條通道為X形布置
，四個通道口徑均布于球體赤道圓周截面上
，
當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通
。
在電站系統中稱為雙向供水轉閥（在石化系統中也稱空氣換向切換閥）
，
適用于液體、氣體
、粉塵
、漿料及含固體顆粒介質的循環系統，
如：電站機組冷卻器正反向循環供水系統
。

電動四通球閥參數：

公稱通徑 DN15～DN200(mm)
公稱壓力 PN1.6
、2.5、4.0
、6.4MPa
連接形式 法蘭式
結構形式 四通鑄造閥
驅動方式 電動控*（可帶手動手輪）
使用溫度 -40℃～450℃
電源電壓 AC220V
、AC380V（其他定*DC24等）
閥體材質 碳鋼WCB、不銹鋼304
、316
、316L
密封材料 PTFE(聚四氟乙烯)、PPL(對位聚苯)
、金屬密封(硬質合金)

電動四通球閥換向原理：

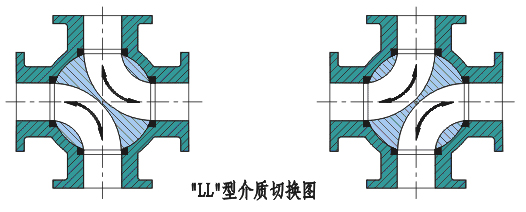

四通球閥換向原理圖

“LL'’型四通球閥只需操作板手或執行器將球體轉動90°
，
同時對兩種介質的流向進行切換，即方便而迅速
，實現一閥多用的效果
。

電動四通球閥可選功能：

  可選功能
防爆功能 防護等*：相當IP65(或IP67)、隔爆標志：ExdⅡBT4
調節功能 輸入輸出4-20mA
、O- 5V.DC
、0- 10V.DC
手動功能 可裝配手動裝置,開閥、關閥功能
相關溫度 環境溫度：-25～+70℃
、環境濕度：≤95%
