電動法蘭球閥

電動法蘭球閥圖片

電動法蘭球閥

  • 閥門型號：Q941F
    ，Q941H
  • 通徑規格：DN15～DN300
  • 結構形式：浮動直通式
  • 閥體材質：鑄鋼WCB
    、不銹鋼304
    、不銹鋼316
  • 公稱壓力：PN16
    、PN25
    、PN40
    、PN64
  • 適用溫度：-40℃～450℃
  • 應用范圍：石油、長輸管線
    、化工
    、造紙、制藥
    、水利
    、電力、市政
  • 產品特點：緊密可靠
    ，體積小
    ，密封效果好，開閉迅速
    ，流通能力大

電動法蘭球閥概述：

電動法蘭球閥是由法蘭式球閥裝配上電動執行器組成
，依靠電源驅動來操作閥門的啟閉與介質大小的調節
，
根據密封結構可分為軟密封和金屬硬密封，以適用于不同的工況及介質當中
。
由于電動法蘭球閥的啟閉件是一個帶孔的圓形球體
，閥門打開時，閥體的通道與管道相等形成一個大直徑
，
可以讓介質毫無損失的從通口流過
，顧特別適用于介質是粘稠、含顆粒
、纖維性質的場合
，
廣泛應用于石油、化工
、冶金
、輕工、造紙
、電站
、*冷等工作領域。

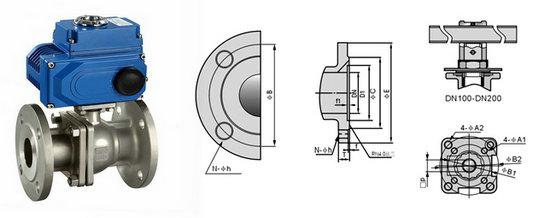

電動法蘭球閥結構圖
電動法蘭球閥優點：

1·可適用于兩位關斷控*的場合
，亦可對介質流量壓力溫度等各項參數進行百分比調節
。
2·根據工況需要選用防爆型，或裝配上手動手輪裝置
，實現手動開關閥門的功能
。
3·電動法蘭球閥流阻力超小、流通能力大
、裝卸維護方便
、密封性能極佳，適用于多種工況
。
4·Q941H電動球閥體積小
、重量輕、推力大
、伺服放大器內裝
、操作方便、可靠性高
。
5·電動法蘭球閥流向可任意
，可調范圍廣，能用于高壓和大口徑場合
，控*高粘度
，帶有纖維和細顆粒的介質。
6·電動執行機構內置伺服系統，無須另配伺服放大器
，輸入輸出信號4-20mA及AC380V電源即可控*運轉
。
具有連線簡單、結構緊湊
、動作穩定等優點
。

電動法蘭球閥技術參數：

公稱通徑 DN15～DN300(mm)
公稱壓力 PN1.6、2.5
、4.0
、6.4MPa
連接形式 法蘭式連接
密封形式 軟密封（常溫）,金屬硬密封（高溫）
電源電壓 AC220V、AC380V（其他定*DC24等）
動作范圍 0～90°
閥芯形式 "O"型球形閥芯
閥體材質 碳鋼
、不銹鋼304
、316
閥體結構 兩段式結構（二片式）
使用介質 水、油品
、氣體
、腐蝕性介質等
控*方式 開關模式(開關兩位控*)、智能調節型(4～20mA模擬量信號控*)

電動法蘭球閥標準規范：

結構長度：GB12221-89
、ANSI B16.10
、JIS B2002、NF E29-305
、DIN3202
設計與*造：GB12237-89
、API608、API 6D
、JPI 7S-48
、BS5351、DIN3357
法蘭尺寸：JB/T74～90（JB74～90）
、GB9112～9131、HGJ44～76

電動法蘭球閥執行機構：

輸出力矩 50N·M～2000N·M
動作時間 15秒-60秒（可定*）
環境溫度 -25～+70℃
輸出信號 4-20mA模擬量信號
執行機構 可選防爆型
，可帶手動裝置
可調范圍 250：1（DN15-80）
；350：1（DN10-300）
