電動法蘭蝶閥

氣動球閥
、氣動蝶閥
、閥門首頁 – 電動閥門  – 電動蝶閥 – 電動法蘭蝶閥產品
電動法蘭蝶閥圖片

電動法蘭蝶閥

  • 閥門型號：D941X，D941F46
    ，D943H
  • 通徑規格：DN50～DN1200
  • 結構形式：中線式
    、三偏心(軟密封，硬密封)
  • 閥體材質：鑄鋼WCB
    、不銹鋼304
    、不銹鋼316
  • 公稱壓力：PN10、PN16
    、PN25
    、PN40
  • 適用溫度：-40℃～450℃
  • 應用范圍：氣體、水
    、油品
    、蒸汽、腐蝕性流體
  • 產品特點：密封可靠
    ，可用于壓力高的場合
    ，及口徑相對較大的管道
電動法蘭蝶閥概述：

電動法蘭蝶閥由電動執行器與法蘭式蝶閥組成，根據工作方式及工況不同
，可分為開關控*型和智能調節型(4～20mA模擬量信號控*)
，密封形式有軟密封及硬密封，通過電動執行機構工作
，旋轉閥桿帶動碟板在0-90°的范圍內做開啟和關閉使用
。電動法蘭蝶閥的結構性能優于對夾式蝶閥，一般耐壓力較高
，顧口徑超過DN600的工況都建議使用電動法蘭式蝶閥
。

電動法蘭蝶閥性能特點：

1、一種可遠程控*的自控蝶閥
，同時具備法蘭蝶閥的特點
，可配蝶閥口徑較廣；
2
、電源是電動蝶閥的驅動能源
，動力源廣泛，適用范圍廣
，節省人力資源
，更有工作效率；
3
、操作方便
，容易滿足各種控*要求
，選配不同的電動執行器就可實現，信號反饋
、調節流量
、防爆等功能；
4
、可實現超小型化
，可實現機械自鎖性，可更換不同密封圈
，滿足不同工況
。
電動法蘭蝶閥執行標準：

設計規范：GB/T 12238
結構長度：GB/T 12221
法蘭連接：GB/T 9113
試驗與檢驗：GB/T 13927

根據不同工藝要求選配不同電動執行器：

開關型、信號反饋型
、防爆型
、調節型等

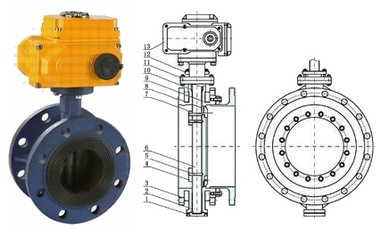

電動法蘭蝶閥結構圖
電動法蘭蝶閥結構圖
電動法蘭蝶閥工作原理：

電動法蘭蝶閥利用電動執行器輸入0-10毫安的標準信號，電機組帶動齒輪渦輪蝸桿轉角力矩帶動碟板旋轉
。閥門處于完全開啟位置時
，蝶板厚度是介質流經閥體時**的阻力，因此通過該閥門所產生的壓力降很小
，故具有較好的流量控*特性
。電動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門
，密封圈可以鑲嵌在閥體上或附在蝶板周邊
。采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封
。金屬密封能適應較高的工作溫度
，彈性密封則具有受溫度限*的缺陷。如果要求電動法蘭蝶閥作為流量控*使用
，主要的是正確選擇閥門的尺寸和類型
。

電動法蘭蝶閥參數說明：

公稱通徑 DN50～DN1200(mm)
公稱壓力 PN1.0、1.6
、2.5
、6.4MPa
連接形式 法蘭式連接
閥體材質 鑄鐵、鑄鋼
、不銹鋼
、鉻鉬鋼、合金鋼
密封材料 橡膠
、PTFE、PPL
、不銹鋼
、聚內脂、抗磨材料
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
，軟密封（零泄露）
適用介質 水
、蒸氣、油品
、酸類腐蝕性介質等
溫度范圍 軟密封：-29℃～180℃
；硬密封：-40℃～550℃
