  • 服務熱線:021-80370923

氣動調節球閥

氣動調節球閥圖片

氣動調節球閥

  • 閥門型號：VQ647F
    ，VQ647H
  • 通徑規格：DN15～DN300
  • 結構形式：O型球芯
    ，V型球芯
  • 閥體材質：鑄鋼（WCB）
    、不銹鋼（304
    、316
    、316L）
  • 公稱壓力：PN16
    、PN25、PN40
    、PN64
  • 適用溫度：-40℃~-450℃
  • 應用范圍：污水
    、蒸汽、液體
    、油品
    、粘性流體、漿料等
  • 產品特點：流量系數大
    ，極強的適應性
    ，密封性能好，調節性能靈敏

氣動調節球閥概述：

氣動調節球閥按結構形式可分為氣動O型調節球閥或氣動V型調節球閥
，
主要與閥門定位器配套使用
，根據輸入輸出4-20mA的控*信號，
從而控*球閥閥芯的旋轉開度
，達到對管道介質壓力
、流量、液位等參數的比例調節
。
其中氣動V型調節球閥帶有特殊形狀的V型缺口
，可使用中間開度面積的變化進行流量調節，
并可切斷流體中夾雜的雜質而關閉
，適用于紙漿
、砂漿
、粘性流體的控*。

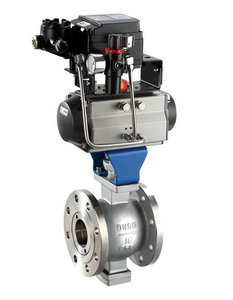

氣動V型調節球閥
氣動V型調節球閥

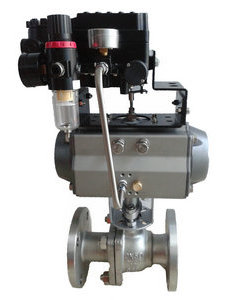

氣動O型調節球閥
  氣動O型調節球閥

氣動調節球閥特點：

氣動調節球閥按密封性能分為軟密封和硬密封
，按調節方式分為調節型和切斷型
，
切斷型按作用形式分單作用和雙作用式，調節型通常為雙作用式
，
其中單作用式的獨特優點是一旦動力源發生故障
，球閥將按控*系統的要求自動處于關閉或開啟位置，
產品廣泛應用于電力
、石油
、化工、造紙
、輕紡
、食品、*藥
、航空航天等領域
。

氣動調節球閥參數：

公稱通徑 DN15～DN300(mm)
公稱壓力 1.6、2.5
、4.0
、6.4MPa
連接方式 法蘭式、對夾式
、螺紋
驅動形式 氣源驅動（壓縮空氣4-7bar）
溫度范圍
軟密封:-30～180℃
；硬密封:-40～450℃
動作范圍 0～90°
密封材料 增強聚四氟乙烯 對位聚苯 金屬密封
適用介質 污水、蒸汽
、液體
、油品、粘性流體
、漿料、腐蝕性介質等
閥體材質 碳鋼
、不銹鋼304
、316、316L
控*方式 智能調節型（4-20mA模擬信號）可防爆
，可帶手動裝置

氣動調節球閥原理：
氣動調節球閥通過壓縮空氣為動力源帶動球芯做90度的來回旋轉動作
，從而達到閥門的開啟和關閉。
它與閥門定位器配套使用
，可根據球閥閥芯旋轉的角度及開度的大小
，
實現對介質流量不同程度的比例調節。當氣動執行機構接收控*系統發出的信號時
，
按控*信號壓力的大小產生相應的推力
，推動調節機構帶動閥芯動作
，
完成對管路內介質的流量和壓力調節，具有額定流量系數大
，密封效果好
，調節性能靈敏等特點。

氣動調節球閥可選功能：

驅動方式 壓縮空氣(可帶手輪)
供氣壓力 0.4-0.7mpa
氣源接口 G1/4"
、G1/8"
、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式
單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)
；氣開式(K)--失氣時閥位關(FC)
雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)
；氣開式(K)--失氣時閥不變(FL)
可選附件 定位器、電磁閥
、空氣過濾減壓器
、保位閥、行程開關
、閥位傳送器
、手輪機構等


相關產品： 電動調節球閥    氣動開關球閥    氣動三通球閥   氣動法蘭球閥
