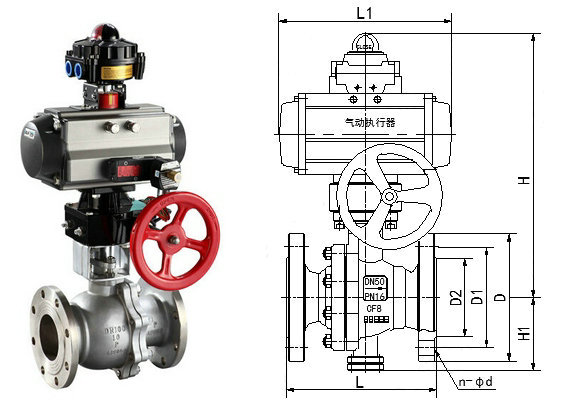

氣動切斷球閥概述： 主要由單作用氣動執行器與O型球閥組成，具有緊急復位的功能 可在遇到突發故障或失去氣源時 且執行速度非常快 可就地控*和遠距離集中控* ，推動活塞開始移動 使球芯以立軸為中心旋轉90°，使球閥由開（或關）的狀態變?yōu)殛P（或開）的狀態， 達到對管道內介質的自動控*。氣動開關球閥在氣缸式執行機構側面有兩個G1/4"的螺孔， 可以通過連接板安裝電磁換向閥，頂部也有兩個M10X1的螺孔， 可以通過支承件安裝兩個行程開關，中心旋轉頂端可用扳手進行手動操作。
氣動O型切斷球閥(開關球閥)常用于要求快速關閉管路介質流通的場合，
，
，快速關閉閥門，防止介質流入！氣動O型切斷球閥以壓縮空氣為動力源，
，具有高*準的開閉功能
，可嚴密切斷管路中的流體，
，提高了使用的安全性
。
氣動切斷球閥產品特點：
1，氣動O型球閥可根據使用要求不同，選用金屬密封和軟密封結構，滿足不同工況場合。
2，密封性能極佳，結構易于密封，而且閥封能力隨著介質壓力的增高而增大。
3，氣動O型切斷球閥閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞。
4，流體阻力小，球閥全開時與管路形成全通道 ，介質基本可以毫無阻力的流過。
5 ，不僅能控*氣體 ，液體和蒸汽介質，也適用于控*污水和含有纖維的本質。
氣動切斷球閥技術參數：
公稱通徑
DN15～DN300(mm)
公稱壓力
PN1.6 、2.5 、4.0、6.4MPa
連接形式
法蘭式 、螺紋連接
驅動方式
氣源驅動0.4-0.7Mpa（可帶手動裝置）
閥芯形式
“O”型球形閥芯
適用溫度
軟密封≤180℃ ，金屬密封≤450℃
流量特性
快開特性
閥體材質
碳鋼、不銹鋼304 、316 、316L
密封材料
增強聚四氟乙烯，對位聚苯
適用范圍
液體 、燃氣 、蒸汽、油品 、腐蝕性介質等
作用形式
開關型（開關兩位切斷）單作用（彈簧復位功能） ，雙作用（氣開氣關）
氣動O型切斷球閥動作原理：
當氣動O型球閥壓縮氣體通過電磁閥或其他控*器進入氣缸的一端 ，通過活塞桿，曲柄，立軸等傳動機構，
氣動O型切斷球閥零件材料：
零件名稱
材料
閥體閥蓋
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球體
2Cr13+氮化處理
304
316
316L
閥桿
2Cr13
304
316
316L
密封圈
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
適用介質
液體、氣體、蒸汽、油品及其它腐蝕性介質等
