氣動襯氟球閥結構原理：
氣動襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的 ，閥戀和閥體內側全部采用氟塑料*成，殼體采用熔模*密鑄造 ，強度高 、外觀光潔，與液體接觸部分全部為氟塑料 ，是專門為控*各種強腐蝕性介質的啟閉而進行設計的球閥，其具有開關輕便 ，體積小 ，密封可靠，結構簡單 ，維修方便 ，使用范圍廣等優點。
氣動襯氟球閥優點： |

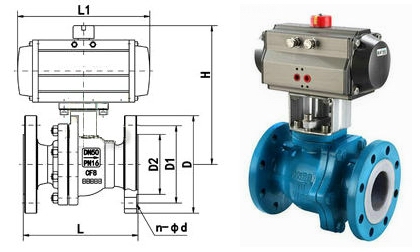

 氣動襯氟球閥結構圖 |
| 公稱通徑 | DN15～DN300(mm) |
| 公稱壓力 | PN0.6、1.0 、1.6MPa |
| 驅動形式 | 壓縮空氣4-7bar（可帶手動裝置） |
| 連接方式 | 法蘭式連接 |
| 結構形式 | 兩段式閥體(全襯氟球體) |
| 動作范圍 | 0～90° |
| 使用溫度 |
聚四氟乙烯PTFE:-29～+180℃ |
| 適用介質 | 弱腐蝕性介質以及強酸強堿等 |
| 控*方式 | 開關模式 ，調節型（定位器4-20mA模擬信號） |
| 作用形式 | 單作用彈簧復位（常開型，常閉型） ，雙作用（氣開氣關） |
|
(2)閥門法蘭與管線法蘭間按管路設計要求裝上密封墊。
(3)法蘭上的螺栓需對稱、逐次 、均勻擰緊。
(4)連接氣動管線(采用氣動驅動器時) 。
3 、安裝后的檢查：
(1)操作驅動器啟、閉管路氣動襯氟球閥數次 ，應靈活無滯澀 ，證實其工作正常 。
(2)按管路設計要求對管道與管路氣動球閥間的法蘭結合面進行密封性能檢查。 |
 |
