氣動Y型三通球閥概述：

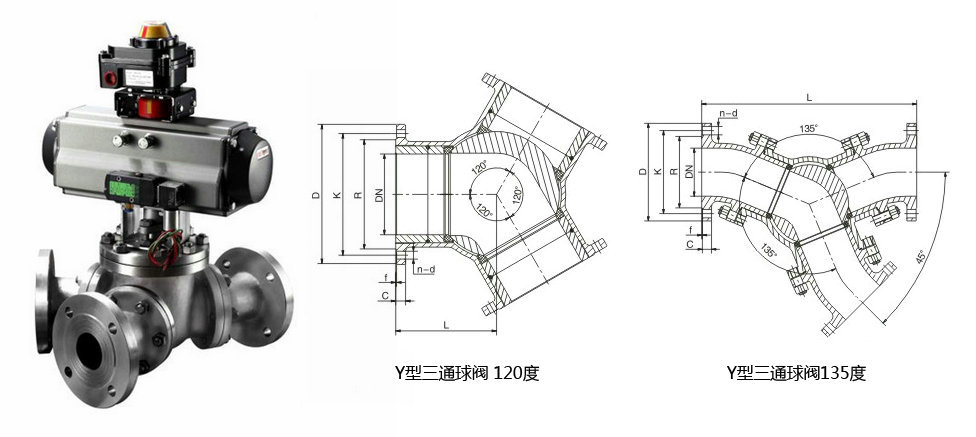

Q942F/H氣動Y型三通球閥顧名思義即采用Y型流道形式

，閥座為三面閥座，有相互成120°

、135°二種閥體結構形式

，根據需要實現對介質流向切換兩種工況。氣動Y型三通球閥的安裝形式多樣

，可根據管路的布局選擇不同的外形進行安裝

，流道平坦、流體阻力小

，流通能力強

，不會使介質停留在流道內部，實現各管道能夠得到很好

、很順的切換

，不會造成二次污染。

氣動Y型三通球閥應用：

氣動Y型三通球閥與閥座密封

，根據工況不同

，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)

、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種**工藝

，適用各種苛刻工況，軟密封適用200℃以下工況

，硬密封碳鋼不超過425℃

，不銹鋼不超過450℃

。

氣動Y型三通球閥參數：

公稱通徑	DN50～DN250(mm)
公稱壓力	PN1.6、2.5 、4.0 、6.4MPa
連接形式	法蘭式
結構形式	Y型三通
驅動方式	氣源控*(壓縮空氣4-7bar)
使用溫度	-40℃～450℃
控*形式	開關型(開關兩位控*)、調節型(4～20mA信號)
閥體材質	碳鋼WCB 、不銹鋼304 、316、316L
密封材料	PTFE(聚四氟乙烯) 、PPL(對位聚苯)、金屬密封(硬質合金)

氣動Y型三通球閥可選功能：

驅動方式	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4" 、G1/8" 、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO) ；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL) ；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關 、閥位傳送器、手輪機構等
