電動調節球閥圖片

電動調節球閥

  • 閥門型號：VQ947F/H，VQ977F/H,Q941F/H
  • 通徑規格：DN15～DN300
  • 結構形式：O型球芯
    ，V型球芯
  • 閥體材質：鑄鋼（WCB）
    、不銹鋼（304、316
    、316L）
  • 公稱壓力：PN16
    、PN25、PN40
    、PN64
  • 適用溫度：-40℃～450℃
  • 應用范圍：應用范圍：水
    、蒸汽、紙漿、含有纖維介質及粉粒狀介質
  • 產品特點：結構緊湊
    、流通能力大
    、動作穩定可靠、調節性能佳

電動調節球閥概述：

電動調節球閥主要用于對管道介質壓力
、流量
、液位等參數的調整控*，
一般分為電動O型調節球閥和電動V型調節球閥
，
通過輸入4-20mA信號及220VAC電源即可控*球閥的運轉開度
。電動調節球閥根據使用工況不同，
可選用軟密封或硬密封兩種形式
，其中常溫常壓可選軟密封橡膠
、聚四氟乙烯等，
高溫高壓場合可選擇金屬材質硬密封
，適用于各種化工、石化
、石油
、電力、液化氣
、機械設備配套等領域
。

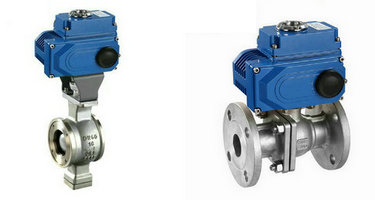

電動調節球閥圖片
電動V型調節球閥                                    電動O型調節球閥

電動調節球閥特點：

電動調節球閥內置伺服系統，無須另配伺服放大器
，輸入4-20mA信號及220VAC電源即可控*運轉
，
其中電動V型調節球閥帶有特殊V型切口，不僅可將纖維切斷
，
防止卡死
，它的V型開口可與閥座流道形成不同的V型角度，實現對管路介質各項參數的*確調節
，
適用于各種紙漿或纖維等粘稠介質
，有效保證管路的流通，又能防止球閥球芯卡死的現象
。

電動調節球閥參數：

公稱通徑 DN15～DN300(mm)
公稱壓力 PN1.0
、1.6、2.5
、6.4MPa
連接形式 法蘭式
，對夾式
驅動形式 電源驅動（可選防爆型，自帶手動裝置）
電源電壓 AC110V
、AC220V
、AC380V（其他定*DC24）
閥芯形式 O型球型閥芯，V型閥芯結構
泄露量 按GB/T4213-92，小于額定KV0.01%
動作時間 8～30（DN15-50） 36～60(DN65-300)可定*
閥體材質 碳鋼
、不銹鋼304
、316
流量特性 近似快開特性
適用溫度 軟密封-40℃~-180℃；硬密封-40℃~-450℃
控*方式 智能調節型（輸入輸出4-20mA模擬量信號實現調節功能）
使用介質 蒸汽
、紙漿
、污水、含有纖維顆粒固體懸浮介質及粉粒狀介質

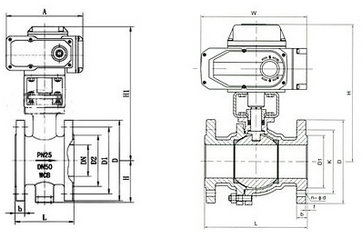

電動調節球閥結構圖：

電動調節球閥結構圖

電動調節球閥性能指標：

控**度：0.1%-3.0%(通過U4參數可調)
可接電動執行器反饋信號：電位器500Ω-10KΩ
可接收外部控*信號（DC）：4-20mA(1-5V
、0-10V
、開關量等出廠前定*)
輸入阻抗：250Ω；
通過修改U1參數可設定：①DRTA/正動作
，RVSA/逆動作模態
②輸入信號中斷時“中斷”模態—OPEN（開）
、STOP（停）、SHUT（閉）
可選：①可控硅輸出（AC
，600V
，25A）②繼電器輸出（AC，250V
，10A）◆定貨時指明
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開
，
信號完全與輸入隔離（光電隔離），輸出負載≤500Ω
環境溫度：0-70℃
，濕度：35-85%
有超溫保護功能：定位器殼內溫度≥70℃時
，定位器停止對執行器的開閉控*，
可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉
、全開位置）
