電動法蘭截止閥圖片

電動法蘭截止閥

  • 閥門型號：J941H
    ，J941Y
    ，J941W
  • 通徑規格：DN50～DN250
  • 結構形式：直通
  • 閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
  • 公稱壓力：PN16-PN160
  • 適用溫度：-29℃-550℃
  • 應用范圍：環保
    、石油、化工
    、電力行業等
  • 產品特點：閥門剛性好
    ，通道流暢，密封可靠
    ，性能優良
    ，壽命長
電動法蘭截止閥簡介：

電動法蘭截止閥(J941H)具有良好的強度、剛度和流通能力
，由電動執行裝置和法蘭截止閥組成
，接受AC380V的電源壓力或電壓信號，來完成上升或下降的啟閉動作
。電動法蘭截止閥具有良好的強度
、剛度和流通能力，可使用在各種壓力
、溫度及介質的工況當中
，廣泛用于公稱壓力在PN1．6～16MPa，工作溫度-29～550℃的環保
、石油
、化工、電力行業等各種場合的管路上
，起到切斷流體的作用
，適用于全開和全關的形式，一般不建議作調節和節流
，因?yàn)檎{(diào)節時不平衡力太大
，對閥芯的沖蝕比較厲害。

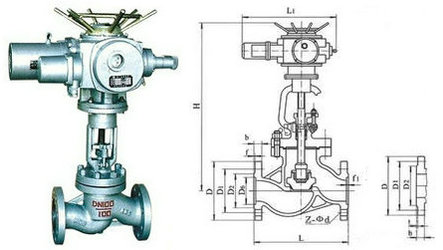

電動法蘭截止閥結構圖
電動法蘭截止閥結構圖
電動法蘭截止閥特點：

1.結構緊湊
、設計合理，閥門剛性好
，通道流暢
，流阻系數小。
2.J941H電動法蘭截止閥閥桿開啟或關閉行程相對較短
，并具有非�
？煽康那袛鄤�(dòng)作。
3.閥蓋上設計了上密封座
，在全開狀態下使填料密封更為可靠并方便填料的更換
。
4.J941H電動截止閥根據密封形式不同分為平面密封和錐面密封，密封面采用不銹鋼和硬質合金
，使用壽命長
。
5.填料
、墊片可根據實際工況或用戶要求合理選配，可適用于各種壓力
，溫度及介質工況
，密封可靠，性能優良
。

電動法蘭截止閥技術參數：

公稱通徑 DN50 ～ DN250
公稱壓力 PN1.6～16.0MPa
閥芯型式 柱塞式(錐面)
控*方式 電動控*
連接形式 法蘭式連接
密封填料 聚四氟乙烯
、柔性石墨
工作溫度 ≤550℃

電動法蘭截止閥工作原理：

電動法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面
，依靠電動推力旋轉閥杠
，閥瓣沿流體的中心線作直線運動，使閥瓣密封面與閥座密封面緊密貼合
，阻止介質流通
。閥桿的運動形式，有升降桿式(閥桿升降
，手輪不升降)
，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)
。電動法蘭截止閥只許介質單向流動
，安裝時有方向性。截止閥的結構長度大于閘閥
，同時流體阻力大
，長期運行時，密封可靠性不強
。

電動法蘭截止閥零件材料：

1 閥體 WCB-A105
、WC6-12Cr1MoV、WC9-12Cr1MoV
2 閥芯 2Crl3
、lCrl8Ni9Ti
、lCrl8Ni2Mo2Ti、316L
、25Cr2Mo1VA
3 閥桿 2Crl3
、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti
、316L
、25Cr2Mo1VA
4 閥蓋 WCB-35、WC6-12Cr1MoV
、WC9-12Cr1MoV
5 填料 柔性石墨
、PTFE
6 填料壓蓋 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti
、316L
、25Cr2Mo1VA
